Reemplazo de los motores: motores de la nueva generación

Tiempo requerido	25 minutos
Dificultad	Moderado

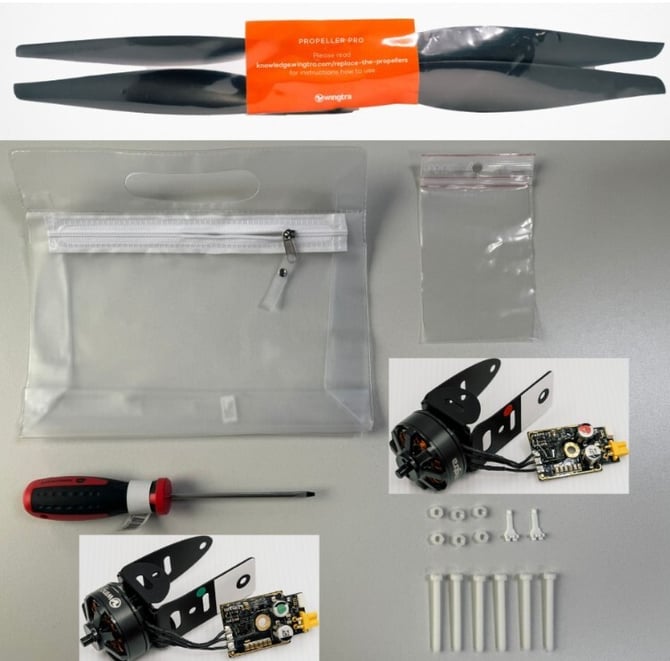

Equipment	WingtraOne Destornillador plano (incluido en el kit de recambio); pero si el usuario tiene, es mejor un torquímetro de 0,4 Nm. Retén XT30 3x tornillos y tuercas de nylon (5x50) Reemplazo del motor del mismo color que la cubierta que el variador (o ESC Electronic Speed Control). Bisturí (sólo para drones de 868/900 MHz) Una fuente de calor, preferiblemente una pistola de aire caliente (sólo para drones de 868/900 MHz)

Hay dos tipos de motores: con agujeros y sin agujeros. El proceso de instalación es exactamente el mismo para ambos tipos.

En el artículo Cambio de hélices encontrará información sobre la compatibilidad entre los motores y las hélices.

Todas los motores con agujeros se envían con un par de hélices con tornillos

Wingtra recomienda a los clientes que realicen ellos mismos las sustituciones para minimizar el tiempo de parada. La garantía de Wingtra no se ve afectada por realizar los siguientes pasos cuidadosamente.

Póngase en contacto con su distribuidor local si prefiere que la sustitución se realice como un servicio de pago.

Selecciona tu versión de drone

1. Reemplazo de motores en los drones con telemetría de 2,4 GHz

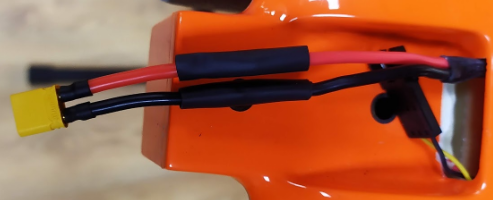

Los drones de 2,4 GHz tienen 2 conectores de cables de datos de la batería en el drone.

2. Reemplazo de motores en los drones con telemetría de 868/900 MHz

Los drones de 868/900 MHz sólo tienen un conector de cable de datos en el drone.

Instrucciones paso a paso

1. Reemplazo de motores en los drones con telemetría de 2,4 GHz

Paso 1 Prepare el WingtraOne

Asegúrese de que el WingtraOne no está encendido. Apagar el drone es necesario para evitar cortocircuitos cuando la electrónica está expuesta.
Inserte el soporte central y coloque el WingtraOne en el suelo o sobre una mesa.
Encuentre el motor que va a cambiar

No coloque piezas o herramientas sobre su drone. Esto puede causar daños en la superficie. Un mouse pad es una buena alternativa si quieres mantener las cosas en tu drone mientras realizas las reparaciones.

Paso 2 Retirar el motor dañado

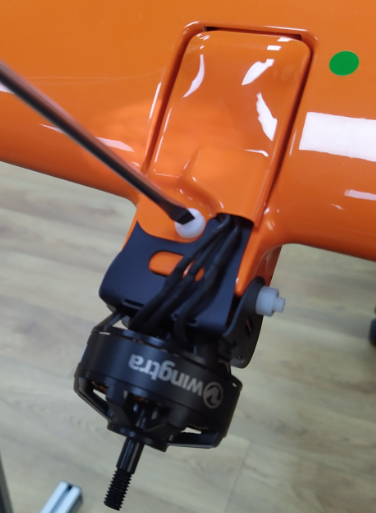

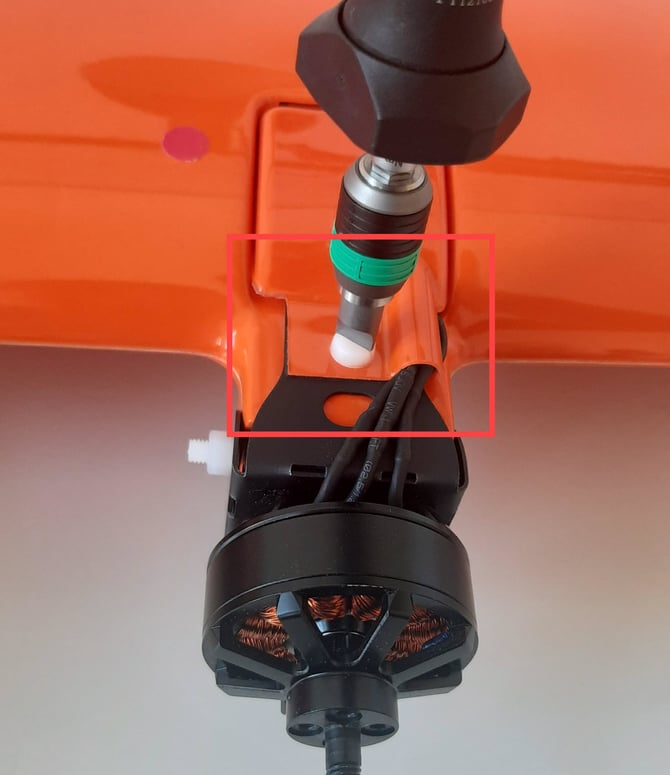

Afloje el tornillo de nylon de la parte superior del soporte del motor utilizando el destornillador para desenroscar el tornillo y sus dedos para sujetar la tuerca desde la parte trasera.

A veces la tuerca está demasiado apretada para sujetarla, especialmente en drones muy usados. En este caso, necesitas una herramienta adicional, como un pinza, para sujetar la tuerca.

Sacar el tornillo.

Asegúrese de no perder el tornillo y la tuerca después de retirarlos.

step2b-2

Retire la tapa naranja.

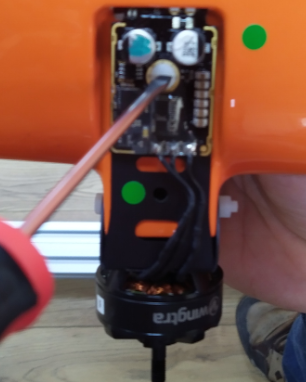

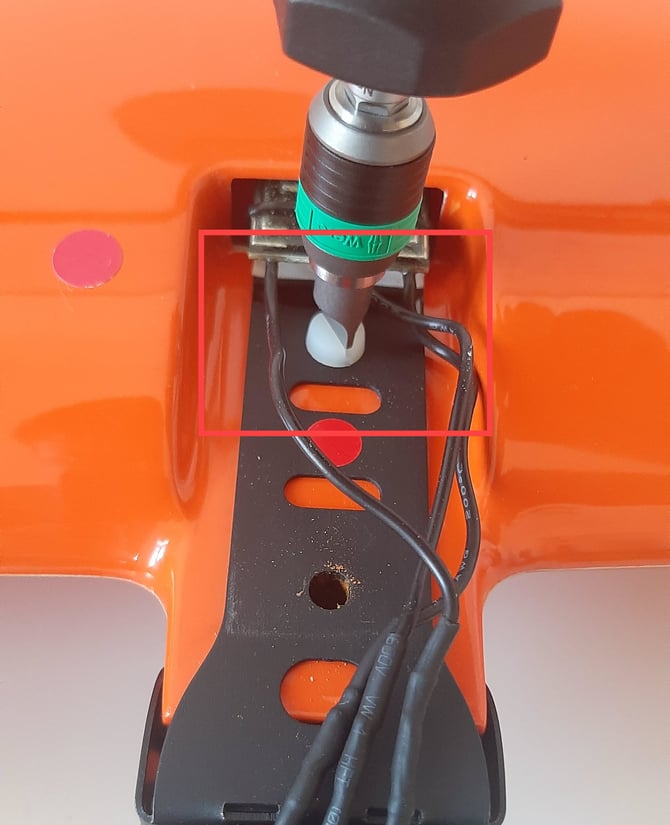

Desatornille el segundo tornillo de nylon en la parte superior del soporte del motor utilizando el destornillador y sus dedos.
Sacar el tornillo.

step2c-1

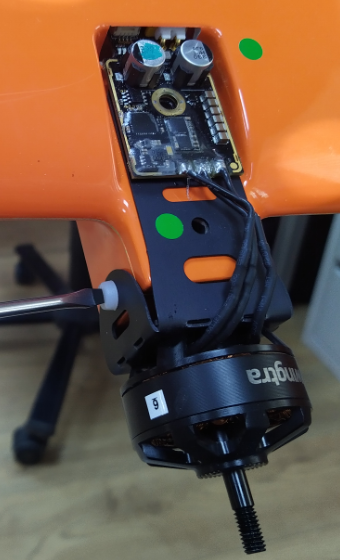

Desatornille el tercer tornillo de nylon en el lado del soporte del motor utilizando el destornillador y sus dedos.
Sacar el tornillo.

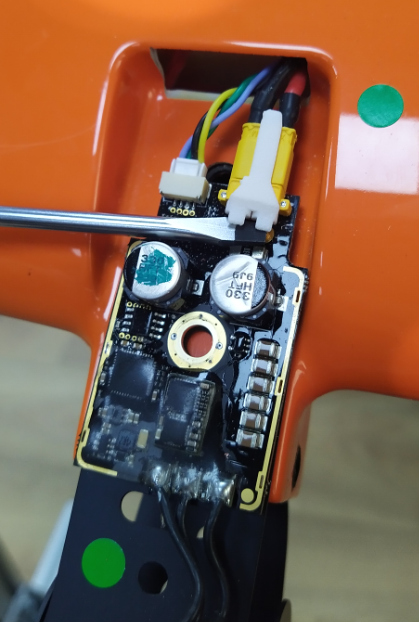

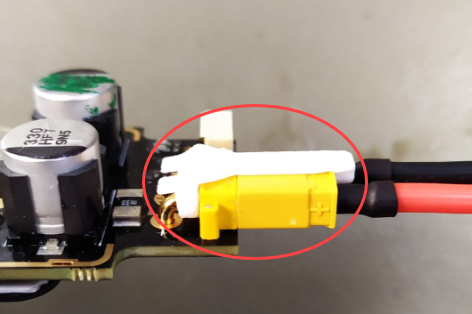

Saque con cuidado el soporte del motor, y retire con cuidado el retén del cable blanco con el destornillador. Si por alguna razón está atascado, mueva y tire con cuidado.

No tire del motor con fuerza, ya que podría dañar los cables.

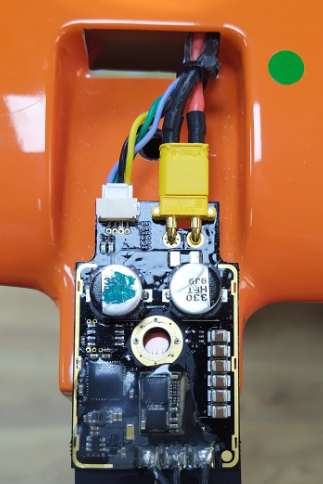

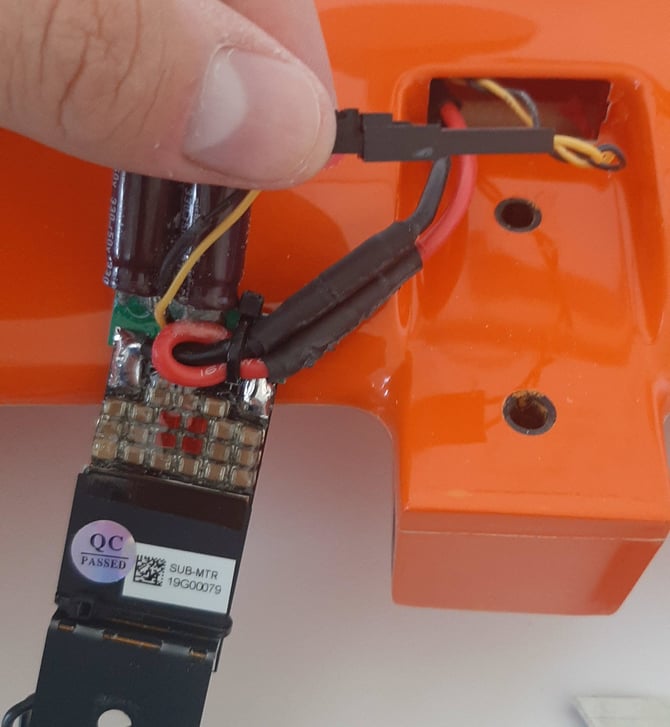

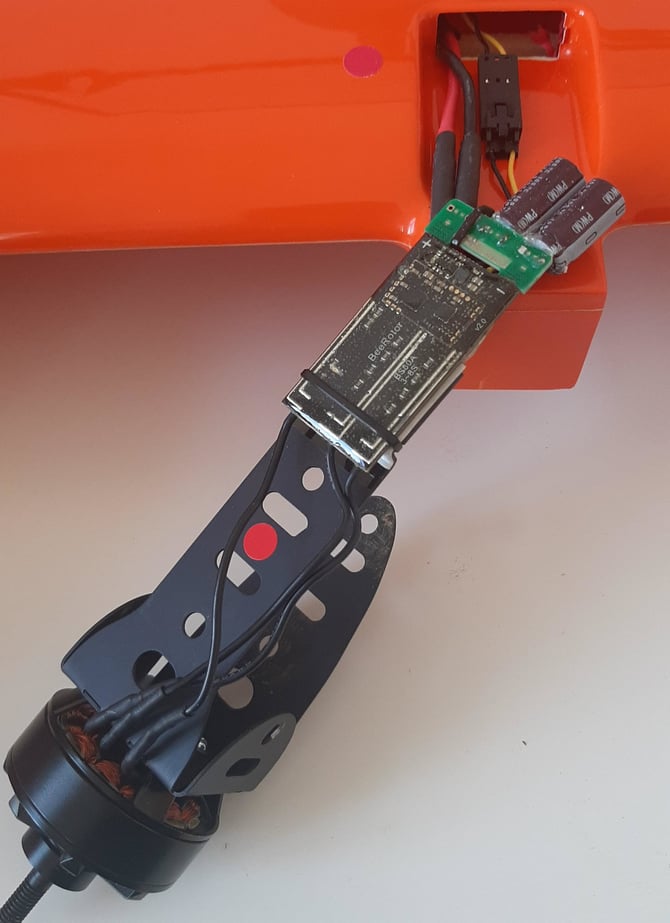

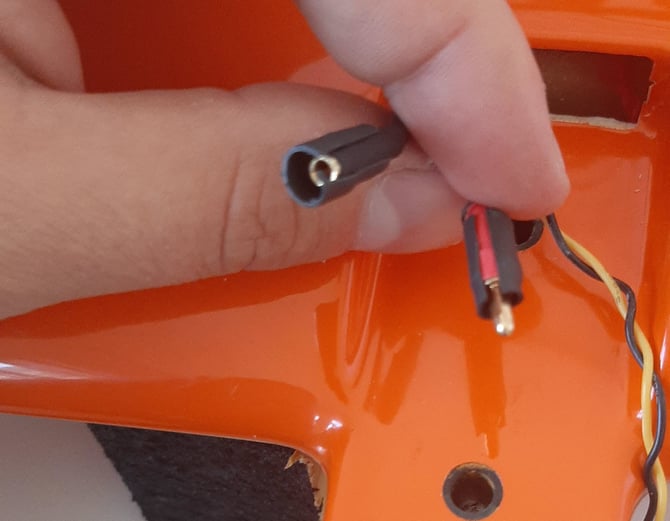

Con cuidado desconectar los conectores de la caja amarilla y después de la caja blanca. Guardar el viejo motor en un costado.

Paso 3 Colocación del nuevo motor

Toma el nuevo motor, asegurándose de que los colores coincidan.

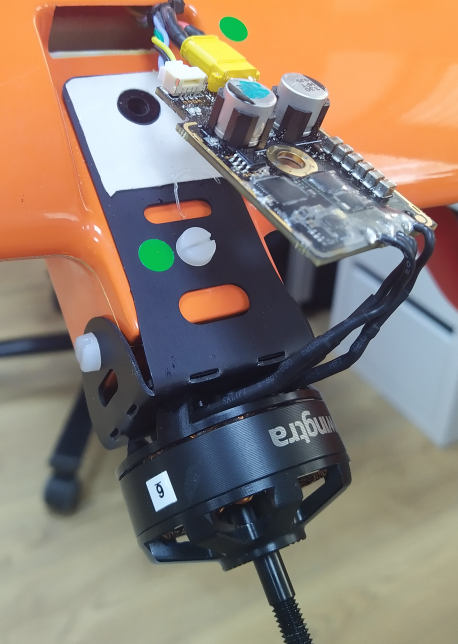

Colócalo en el ala e inserta los 2 tornillos delanteros sin tuerca.

Utilice a partir de este momento los nuevos tornillos y tuercas suministrados en el kit de sustitución. Sólo utilice las piezas antiguas si se rompe una nueva.

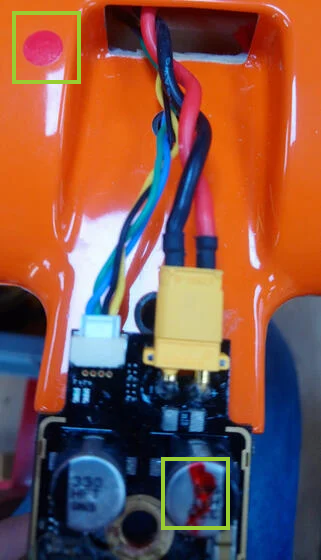

Conectar los dos conectores del nuevo motor, como puedes ver en la imagen, asegurándote de que los colores coinciden (el verde al lado verde y el rojo al lado rojo).

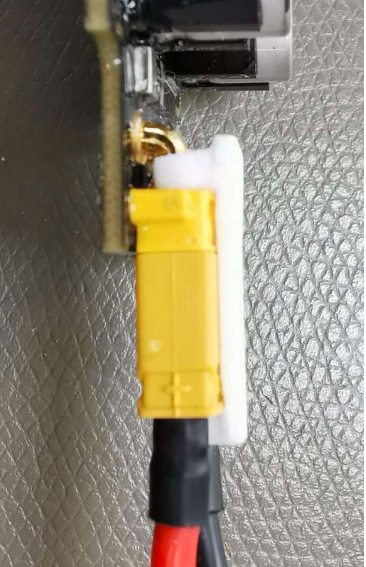

Coloque el retén en el clip del cable amarillo, como se indica en la imagen.

Retire la protección superior de la cinta autoadhesiva del soporte del motor y coloque el ESC en el soporte del motor.
Asegúrate de que los agujeros están alineados y el ESC está lo más recto posible.

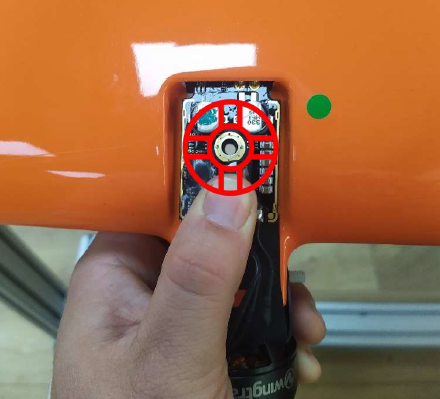

Presione el ESC con bastante firmeza y manténgalo presionado durante unos 5 segundos.

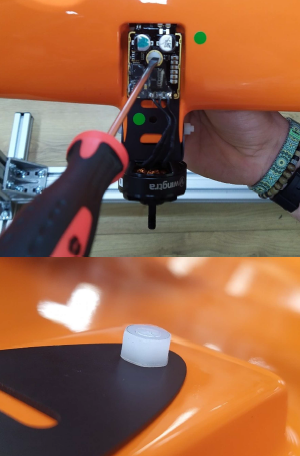

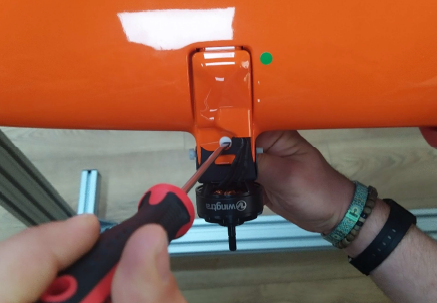

Inserte el otro tornillo de nylon y apriételo. Este tornillo tiene que terminar a ras de la tuerca en la parte inferior.

Retire el tornillo vertical suelto.
Coloque la cubierta naranja del ESC y inserte y apriete el tornillo. Es posible que tenga que mover y doblar ligeramente el marco para que los agujeros se alineen.

Apriete los tornillos hasta que ya no pueda sostener la tuerca con la mano. Si la tuerca se agarra y no tienes que sujetarla apriétala hasta que se ponga dura y un cuarto de vuelta más.

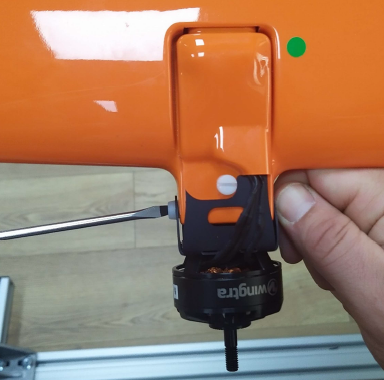

Apriete el tornillo horizontal de la misma manera que los anteriores.

Vuelva a colocar las hélices si es necesario siguiendo las instrucciones del artículo Cambio de hélices.

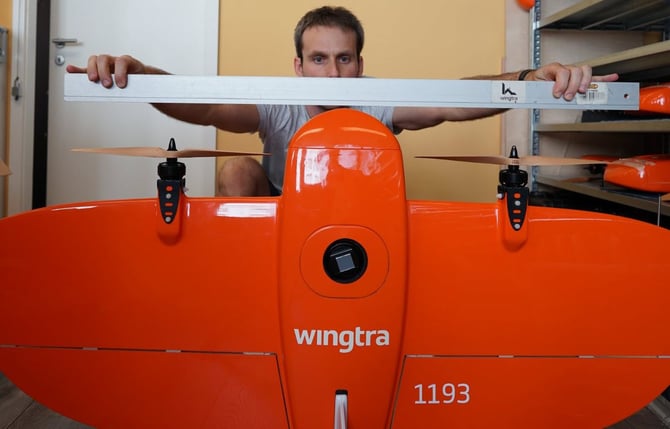

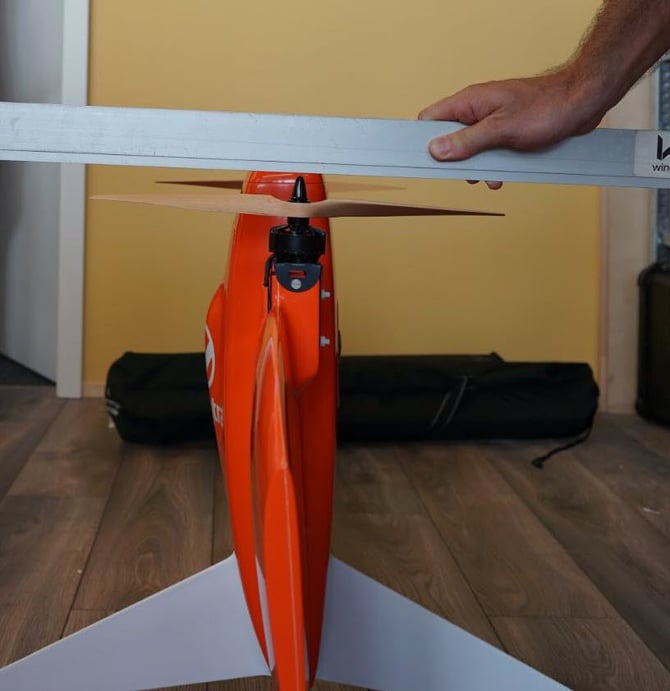

Asegúrate de que los colores de las hélices y del avión coinciden y que las hélices están rectas.
