Inserta la cámara RedEdge-P en el soporte

Instrucciones paso a paso

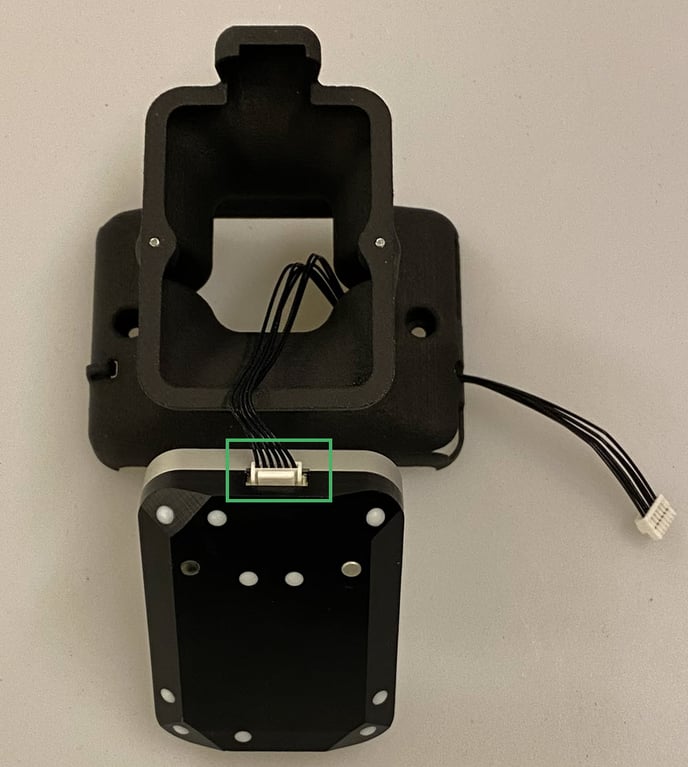

	Toma la torre con el cable y enchufa el conector superior del cable en el sensor DLS

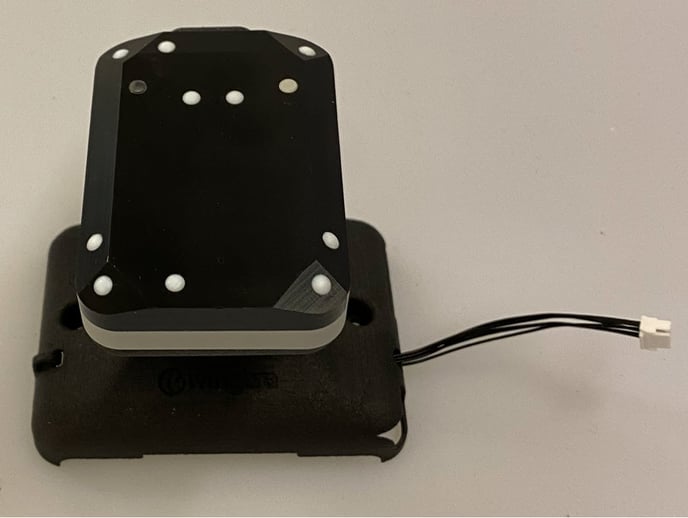

	Coloca el sensor DLS en la parte superior de la torre de modo que el cable conectado no sea visible

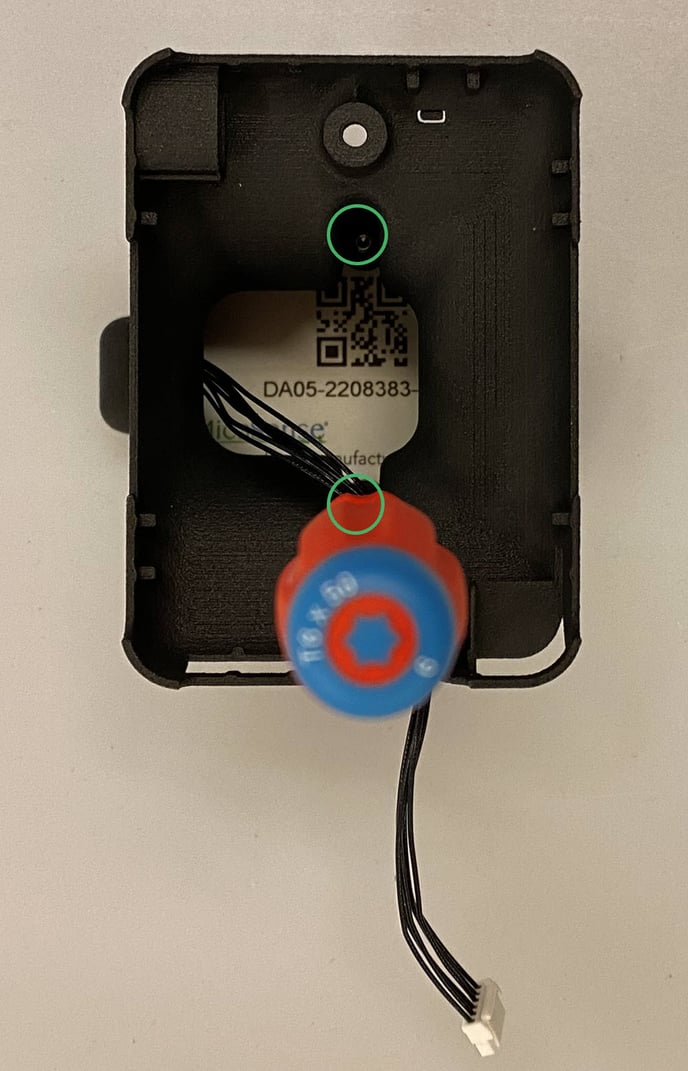

	Toma el destornillador T6 y aprieta los tornillos desde el interior de la torre, en los lugares indicados en la imagen (puede que necesites ajustar el DLS para poder encontrar los agujeros con el tornillo)

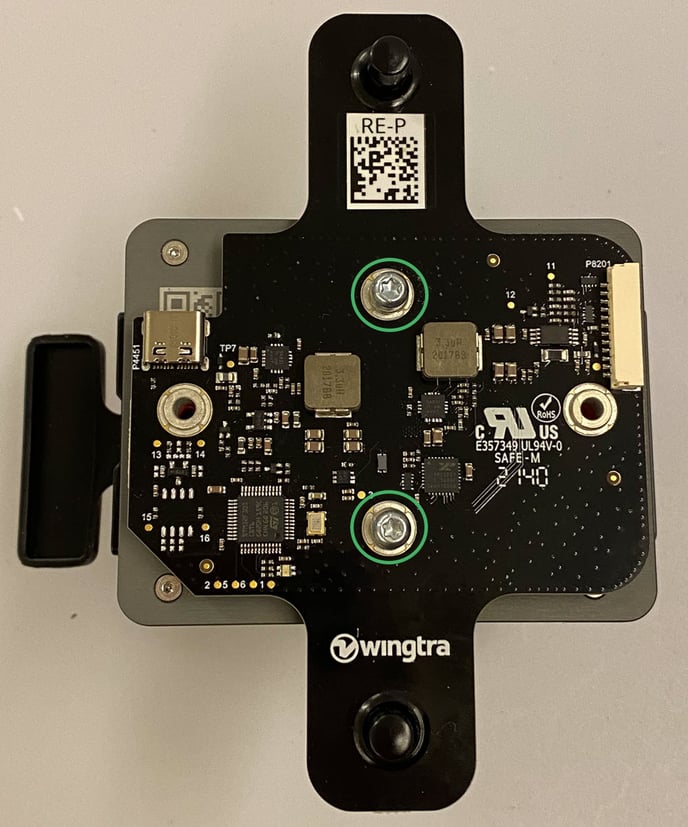

	Toma la cámara y colócala de modo que la ranura para la tarjeta SD esté en el lado izquierdo Toma la unidad de control de la cámara (CCU) y colócala encima de la RedEdge-P de modo que el logotipo de Wingtra sea legible Toma dos de los tornillos M3x10mm y atorníllalos en las posiciones superior e inferior como se indica en la imagen (usa el destornillador Torx T10 de la caja del piloto)

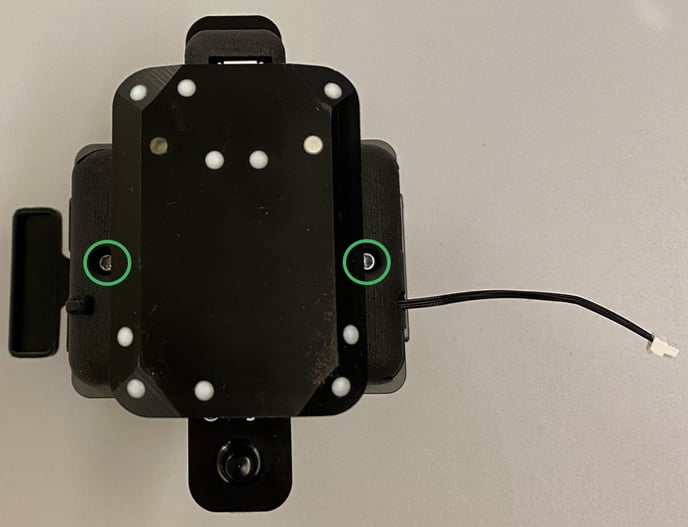

	Coloca la torre con el DLS encima de la cámara con los cables en el lado derecho como se muestra en la imagen Atornilla los 2 tornillos M3x10mm restantes

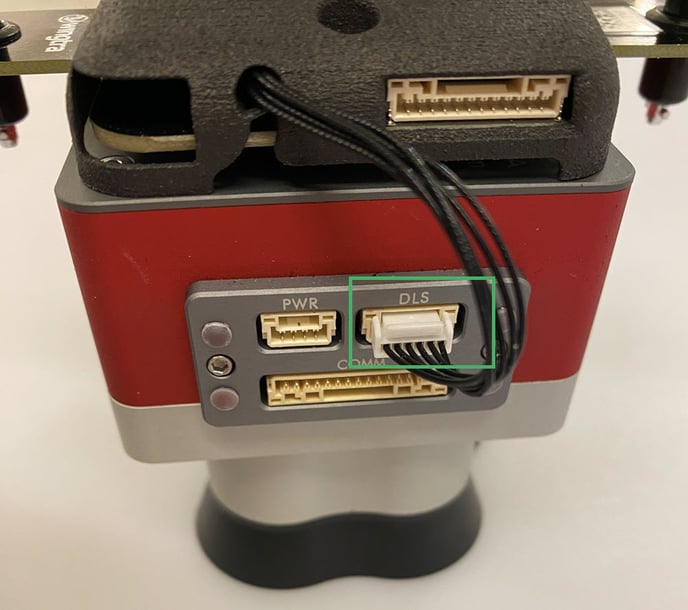

	Enchufa el otro puerto del cable de la torre en el puerto DLS de la cámara

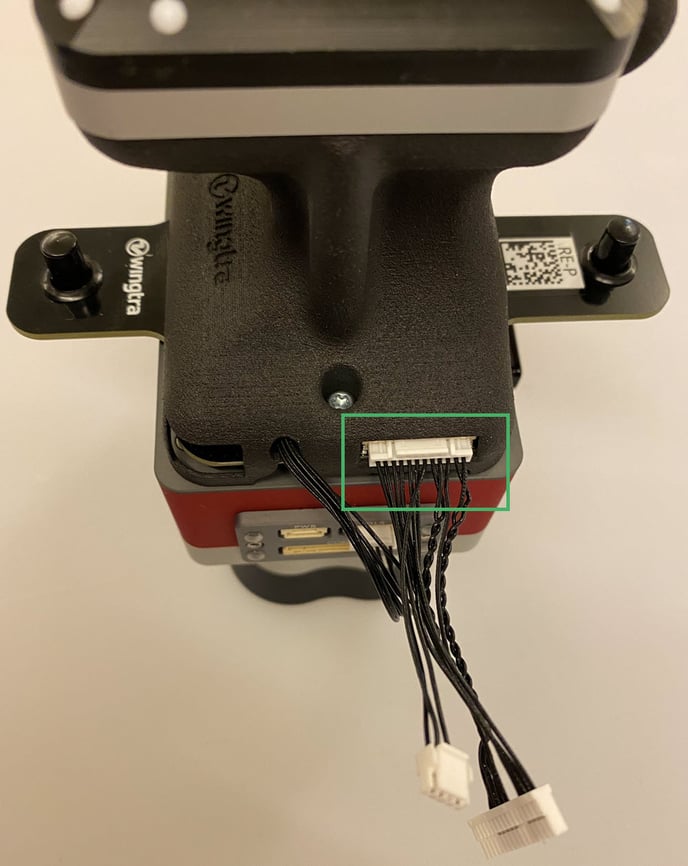

	Toma el otro cable y enchufa el conector de un solo lado en el enchufe blanco del CCU en la torre
	Enchufa los otros 2 conectores en los puertos PWR y COMM de la cámara

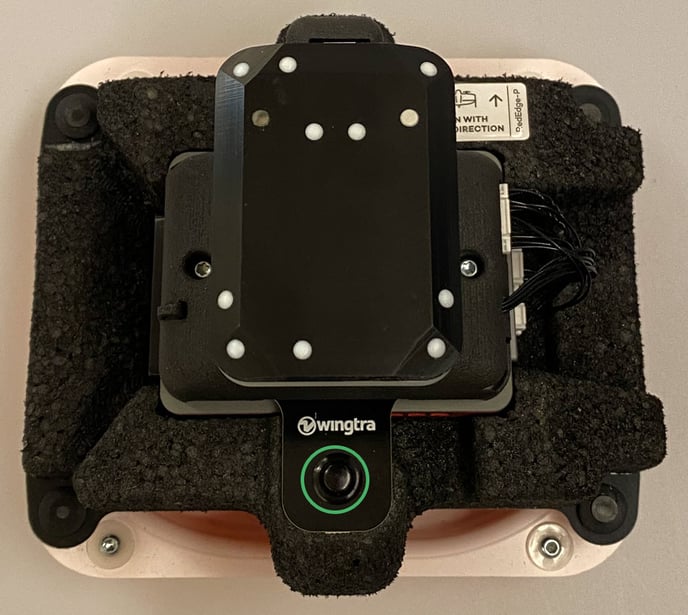

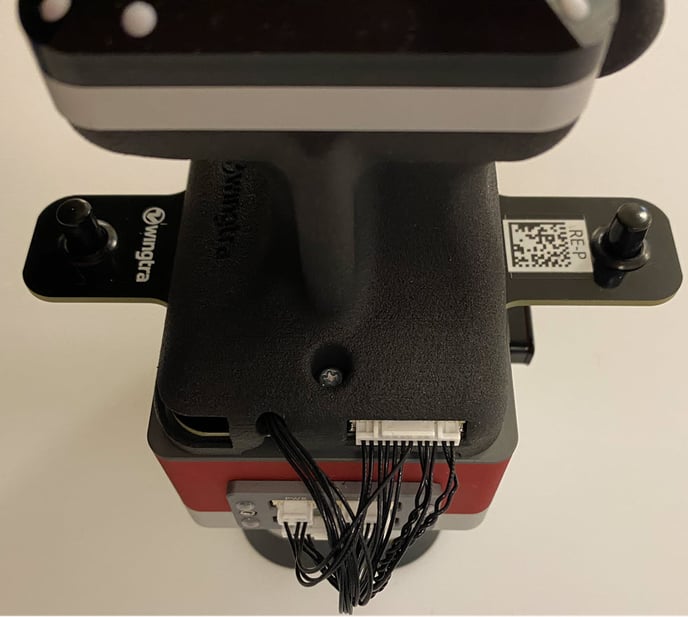

	Coloca la cámara en el soporte RedEdge-P GEN II Presiona los botones del proyector para bloquear la cámara en el soporte

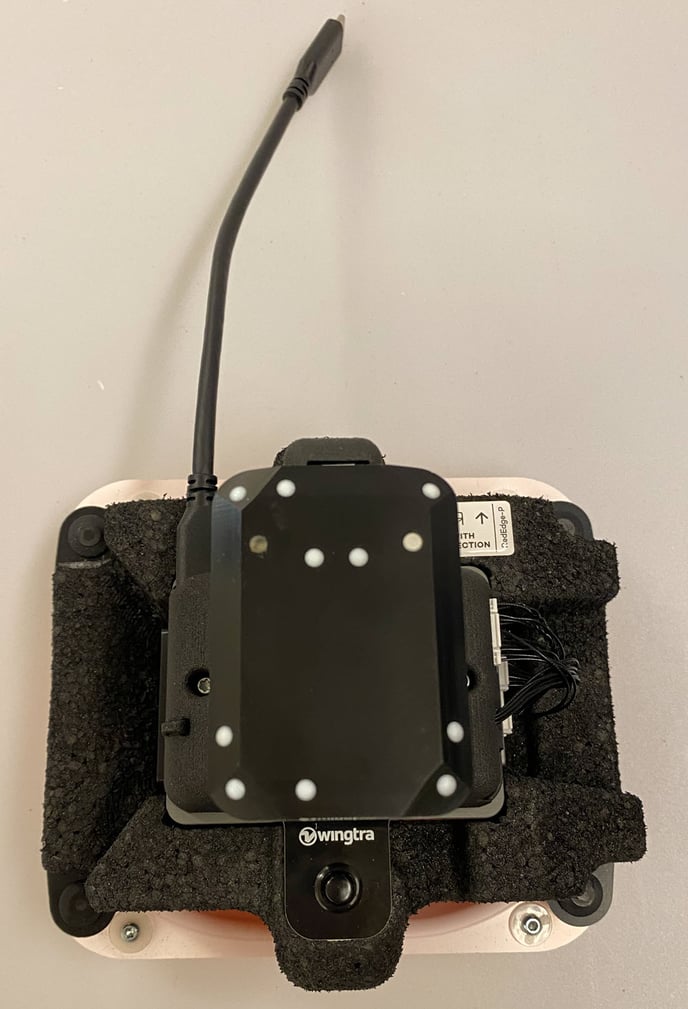

	Enchufa el cable USB-C a USB-C negro en el puerto de la torre

Para colocar la RedEdge-P adjunta al soporte en el dron WingtraOne GEN II, sigue los pasos a continuación:

• Usa el destornillador Torx T10 para apretar los cuatro tornillos en las cuatro esquinas del área de carga. Asegúrate de no apretarlos demasiado (torque máximo 0.4 Nm - usa la fuerza de dos dedos).
• Enchufa el conector universal de carga USB-C en el drone
• Cierra la tapa superior
