Cómo mover la RedEdge-MX a una montura de WingtraOne GEN II

Encuentre en este artículo las instrucciones paso a paso sobre cómo retirar una cámara RedEdge-MX de una montura WingtraOne GEN I RedEdge e insertarla en una montura WingtraOne GEN II compatible.

Instrucciones paso a paso

Paso 1 Retire la cámara RedEdge unida a la montura de WingtraOne GEN I

RedEdge_cover
  • Apague el WingtraOne y apóyelo en una superficie plana, por ejemplo, una mesa, con la nariz apuntando hacia usted.
  • Abra la tapa superior.

step11
  • Desconecte el adaptador de carga útil universal USB-C.

step5-4
  • Utilice el destornillador Torx para desatornillar los cuatro tornillos de cada esquina de la zona de carga útil.
💡 Los tornillos están unidos al soporte de la cámara. No debe preocuparse por perderlos en el interior.
  • Levante fuera del drone la montura de la cámara con la cámara RedEdge. Para ello, empuje la montura desde el lado del objetivo e inclínela ligeramente.

Paso 2 Retire la RedEdge MX de la montura

RE old mount_Push button
  • Tome la cámara RedEdge MX con la montura y colóquelo en una superficie plana.
  • Presione el botón PUSH para retirar el soporte.


RE pull side cables

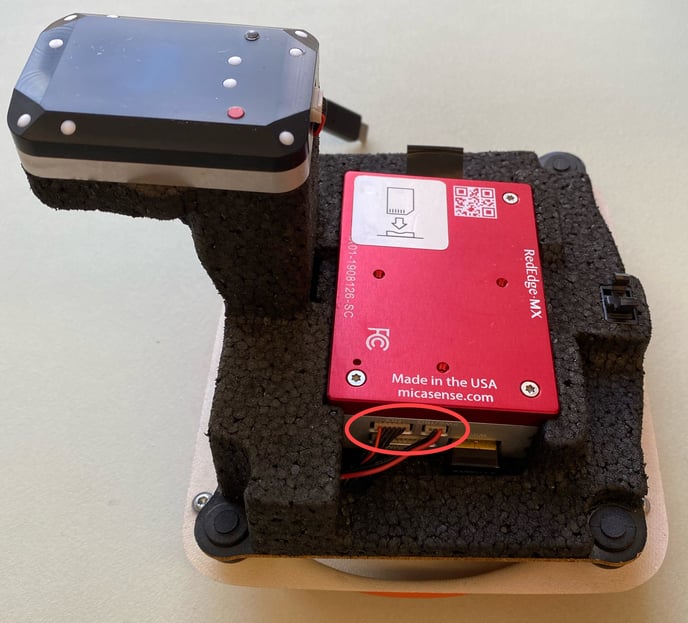

  • Tire de los cables laterales que conectan la cámara al soporte.
  • Una vez desenchufados los cables, la cámara se puede retirar del soporte.
    💡 Empuje la cámara desde el objetivo para sacarla de la montura con facilidad.


RE DLS unplug cable
  • Para retirar el sensor DLS, primero desenchufa el cable que lo conecta a la montura.


RE DLS bottom screws v2
  • Después, tome el destornillador Phillips y desatornilla los 2 tornillos de la parte inferior de la torre DLS.

    Sujeta el sensor DLS mientras desatornillas los tornillos para asegurarte de que no se caerá.
  • Retire el sensor DLS de la torre y déjelo a un lado.

Paso 3 Coloque la cámara RedEdge en el soporte GEN II

RE new DLS on tower
  • Tome la torre con los cables y conecte el cable de la parte superior al sensor DLS.
  • Coloque el sensor DLS en la parte superior de la torre, de forma que encaje bien.
RE screw new DLS to tower
  • Tome el destornillador T6 y apriete los tornillos desde el interior de la torre, en los lugares indicados en la imagen. Es posible que tenga que ajustar el DLS para que pueda encontrar los agujeros con el tornillo.
RE sticker
  • Tome la cámara RedEdge MX y retira la pegatina blanca de la parte inferior.
RE CCU place-1

  • Coloque la cámara de forma que la ranura para la tarjeta SD esté en el lado izquierdo.

  • Tome la unidad de control de la cámara (CCU) y colócala encima de la RedEdge de forma que se pueda leer el logotipo de Wingtra.

  • Tome dos de los nuevos tornillos M3x10mm y móntelos en las posiciones superior e inferior como se indica en la imagen.
RE white connector
  • Coloque la torre con el DLS encima de la cámara teniendo los cables en el lado derecho.
  • Atornille los 2 tornillos M3x10mm restantes.
  • Conecte el conector blanco en la torre.
RE other connectors-1
  • Conecte los otros conectores al lado de la cámara.
RE USB C connector
  • Coloque el conector USB-C a la torre.
RE beamer button
  • Coloque la cámara en el soporte RedEdge GEN II.
  • Pulse los botones del proyector para bloquear la cámara en la montura.

Paso 4 Coloque el RedEdge unido a la nueva montura en el WingtraOne GEN II

  • Utilice el destornillador Torx para apretar los cuatro tornillos en las cuatro esquinas de la zona de carga útil.
  • Conecte el conector de carga útil universal USB-C en el drone.
  • Cierre la tapa superior.
  • Realice un vuelo de prueba.
