Cómo evaluar la precisión de los resultados (Pix4D)

La evaluación de la precisión es crucial para determinar si las salidas cumplen los requisitos. Este artículo muestra cómo realizar una comprobación de precisión relativa y absoluta y qué hacer para mejorar los resultados

Para evaluar si la precisión relativa es buena o no, debería echar un vistazo al informe de calidad que genera el software de fotogrametría.

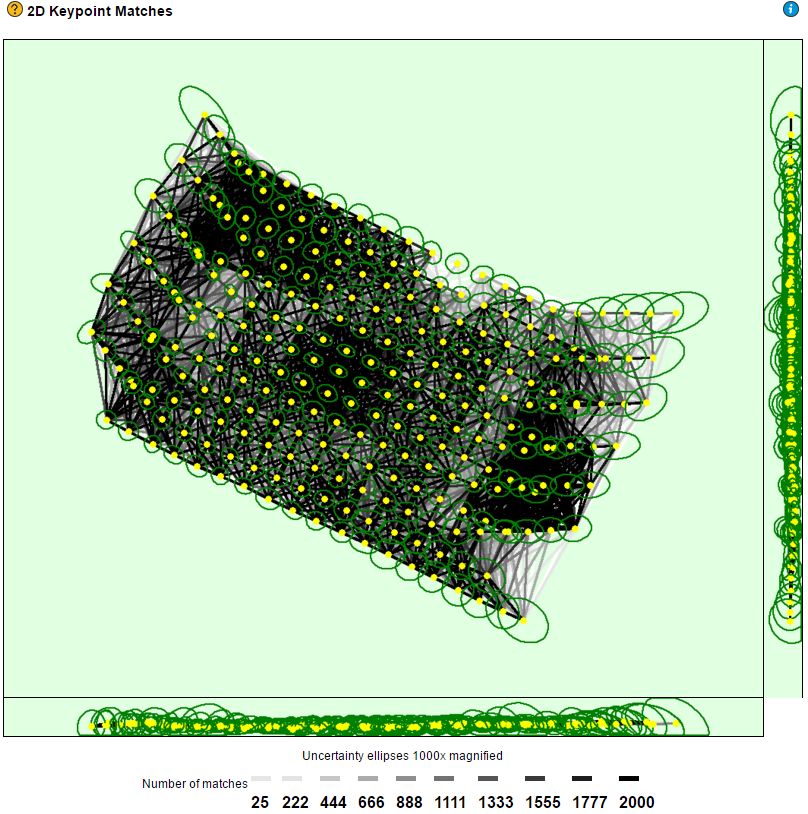

Busque una figura como ésta, en Pix4D, llamada figura de coincidencias de puntos clave 2D, que indica cuántos puntos de unión comparten dos imágenes.



                             Bueno                               Malo

La figura consiste en vértices, puntos amarillos que representan cada imagen tomada durante el vuelo, y líneas entre ellos con una intensidad que va del blanco al negro, que indica el número de puntos clave 2D coincidentes entre ellos.

Lo que se busca es una red densa de líneas negras, lo que significa que hay un gran número de coincidencias entre las imágenes individuales, por lo que el software será capaz de generar los resultados con una fuerte precisión relativa sin distorsiones.

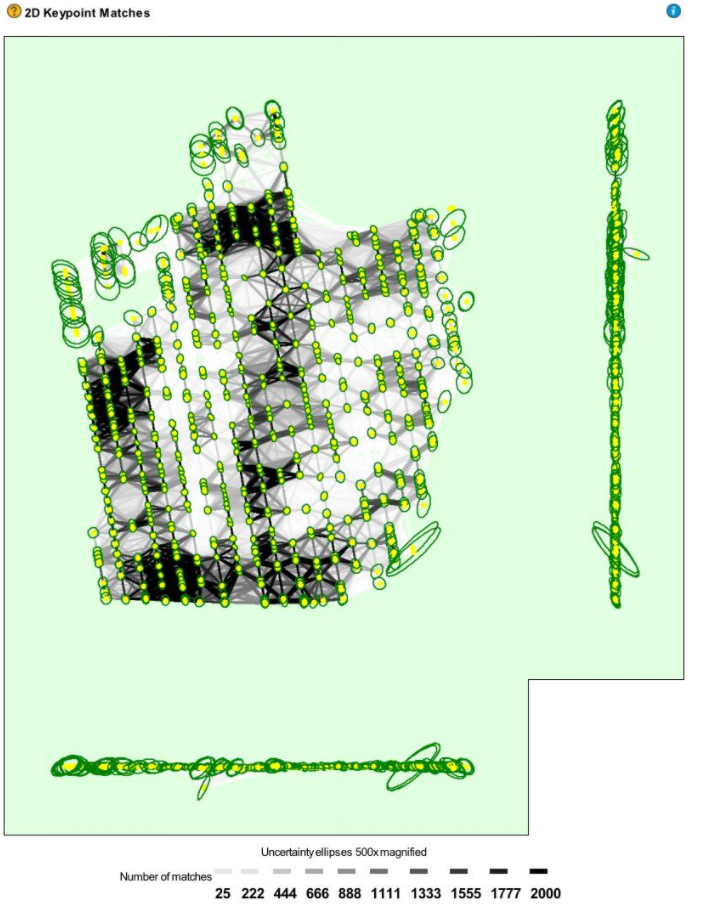

En caso de que la figura se parezca a la de la derecha, significa que la precisión relativa es baja en algunas partes, y debería mejorarla:

  • Añadiendo puntos de unión manuales a las zonas blancas, lo que ayudará al software a mejorar el cosido.
  • En caso de que esto no sea posible, la alternativa es volver a volar la misión con diferentes parámetros de vuelo como mayor altitud y mayores solapamientos.

Para conocer mejor la exactitud y precisión absolutas de su proyecto, debería buscar un informe como el que se muestra a continuación, que se proporciona en la mayoría de los software de fotogrametría. Compruebe los valores de error RMS y Sigma.

En este ejemplo, tanto la precisión como el error RMS están al nivel de los centímetros, y eso es lo que se busca cuando se hace una topografía precisa y fiable.

En caso de que los valores sean altos, haga lo siguiente:

  • Compruebe si los puntos de control están en el mismo sistema de coordenadas horizontales y verticales que las salidas. Para más información sobre los sistemas de coordenadas del WingtraOne PPK, consulte aquí.
  • Compruebe si la estación base está bien calibrada en caso de que haya ejecutado el georeferenciado PPK, también si cumple los requisitos.

En caso de que haya realizado georeferenciado sin PPK y haya utilizado puntos de control del terreno, compruebe si están en el mismo sistema de coordenadas que los puntos de control.
