Mover la cámara RX1RII a una nueva montura

Instrucciones paso a paso sobre cómo quitar la cámara RX1RII y la montura del drone, quitar la cámara de la montura vieja, colocarla en la nueva y volver a colocarla en el drone

Tiempo requerido 10 min
Dificultad Fácil
Equipamiento WingtraOne, nuevo montaje, TX10 destornillador Torx de 75 mm

Instrucciones paso a paso

Paso 1: Retire la cámara RX1RII acoplada a la montura de WingtraOne.

Unplug USBc

step8-3
  • Apague el WingtraOne y póngalo sobre una superficie plana, por ejemplo una mesa.
  • Abra la cubierta superior.
  • Si es necesario: Abra la cubierta PPK presionando el botón PUSH.
  • Desconecte el conector de carga universal USB-C tirando del cable.
  • Use el destornillador Torx para abrir los cuatro tornillos en cada esquina del área de carga útil.
  • Saque el conjunto de la montura de la cámara.
💡 Los tornillos están fijados al soporte de la cámara. No tienes que preocuparte por perderlos dentro.





Paso 2 Retire el RX1RII del soporte

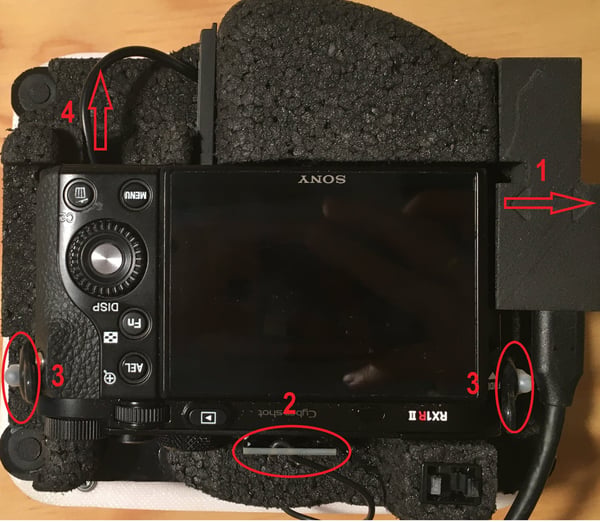

RX1 camera_1
  • Desconecta los siguientes conectores de la cámara:
    1. Conector multipuerto RX1R II
    2. Conector de flash
    3. Banda de goma de retención de la cámara (2x)
    4. Levante la cámara y retire la batería falsa.
    5. Levante la cámara del soporte.

Paso 3 Coloque el RX1RII en el nuevo soporte

RX1 camera_1
  • Enchufe la batería ficticia (4) antes de mover la cámara al soporte.
  • Coloque la cámara RX1RII en el soporte.
  • Enchufe los siguientes conectores: banda elástica de retención de la cámara (2x), zapata, conector multipuerto RX1R II.

Paso 4 Coloque el RX1RII acoplado a la nueva montura en el WingtraOne

  • Use el destornillador Torx para apretar los cuatro tornillos en las cuatro esquinas del área de carga.
  • Conecte el conector universal de carga útil USB-C en el drone.
  • (Opcional) Cierre la tapa del PPK presionando el botón PUSH.
  • Cierre la cubierta superior.
  • Haga un vuelo de prueba. Antes del vuelo, compruebe que todos los cables están conectados firmemente. Si aparece algún problema con la cámara, por favor, compruebe este artículo de la Base de Conocimientos.
