Cambio de cámara RGB a RedEdge

Aprenda a cambiar entre cámaras RGB y multiespectrales en su WingtraOne.

Tiempo requerido 15 min
Dificultad Fácil
Equipamiento WingtraOne, cámara RedEdge y su montura, destornillador TX10 75 mm Torx , cubierta superior con agujero, baterías de vuelo



Se recomienda que esta sustitución la realicen los propios clientes. La garantía de Wingtra no se ve afectada por esta sustitución.

Instrucciones paso a paso

Paso 1 Abra la tapa superior y el módulo PPK

rebind2
  • Apague el WingtraOne y apóyelo sobre una superficie plana, por ejemplo una mesa, con la nariz apuntando hacia usted.
  • Abra la tapa superior.
  • Si aplica, abra la cubierta del PPK presionando el botón PUSH.

Paso 2 Retire la cámara RGB

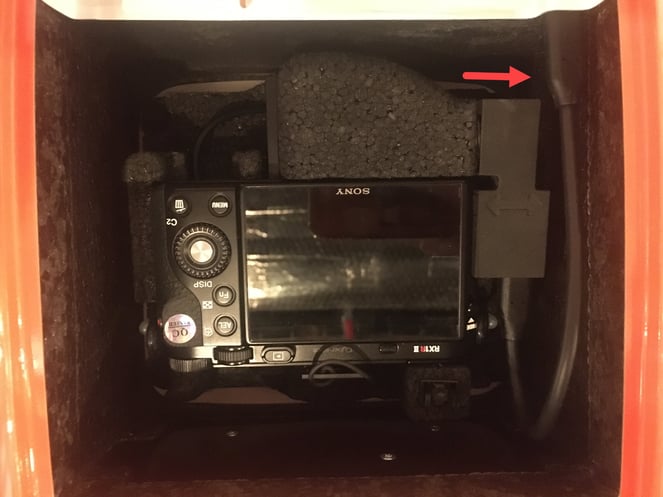

step6-2
  • Desconecte el conector de montura universal USB-C en la parte superior derecha tirando del cable.

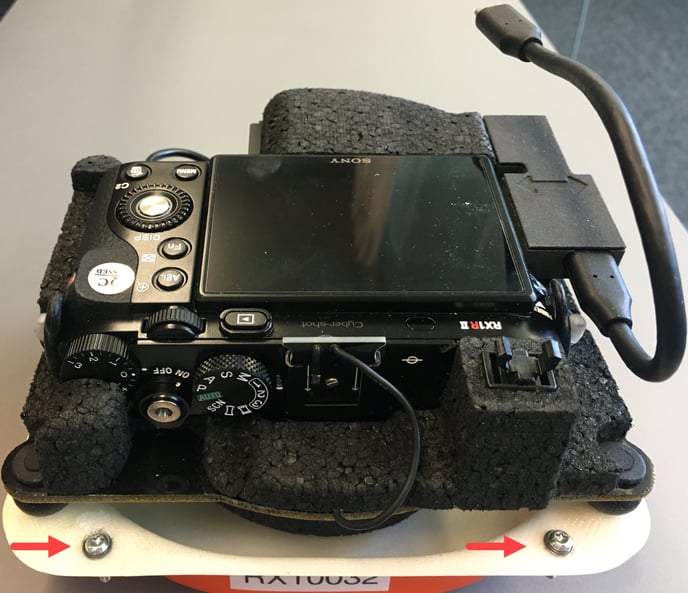

RX1_mount_outside_screws-1
  • Utilice el destornillador TX10 Torx para desatornillar los cuatro tornillos de cada esquina de la montura
💡 Los tornillos están unidos al soporte de la cámara. No debe preocuparse por perderlos en el interior.
  • Levante el conjunto de la montura de la cámara empujándolo desde el lado del objetivo e inclinándolo ligeramente.

Paso 3 Inserte la nueva cámara

RedEdge_inside_screws
  • Inserte la cámara RedEdge con la montura.
  • Apriete los tornillos de las cuatro esquinas con el destornillador TX10 Torx. Asegúrate de no apretarlos demasiado ya que podrían dañar el agujero de la montura.

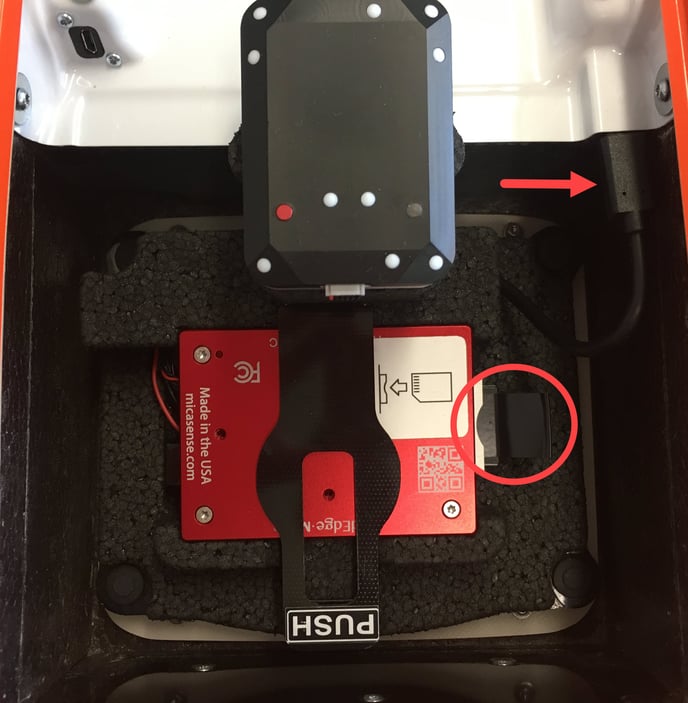

RedEdge_inside_sd_USB
  • Conecte el conector de carga útil universal USB-C en la parte superior derecha.
  • Asegúrate de que la tarjeta SD esté insertada dentro de la cámara, como se indica con el círculo.
💡 Si cambia de la cámara QX1 a la RedEdge, retire el adaptador de la tarjeta SD de actualización de software del conector micro USB de la WingtraOne.



Paso 4 Cierre la cubierta superior

RedEdge_cover
  • Tome la nueva cubierta superior con el recorte y cierre la zona de carga útil del WingtraOne.

Paso 5 Finalice la configuración de la cámara RedEdge

  • Encienda el WingtraOne.

  • Abra la aplicación WingtraPilot y conecte la antena de telemetría para conectarse al WingtraOne.

  • Cree un nuevo plan de vuelo y asegúrese de seleccionar la cámara correcta al pasar el asistente.

  • La cámara RedEdge será detectada y WingtraPilot le pedirá que reinicie el WingtraOne para inicializarlo correctamente.

  • Confirme haciendo clic en "Sí" y vuelva a encender el WingtraOne para finalizar la configuración de la cámara.
