Acceder a los registros de vuelo de la tarjeta SD de la OBC

Paso 1.  Acceda al compartimento de la electrónica

Seleccione la versión de su drone

a. Acceda al compartimento de la electrónica en las unidades GEN II

b. Acceda al compartimento de la electrónica en las unidades GEN I (868Mhz/900Mhz/2.4Ghz)

a. Acceda al compartimento de la electrónica en las unidades GEN II

	Apague el WingtraOne y apóyelo sobre una superficie plana, por ejemplo, una mesa, con la nariz apuntando hacia usted. Abra la tapa superior.
	Desenrosque los dos tornillos Torx M3x12 (véalos rodeados de rojo en la imagen). Desconecte el conector USB-C.

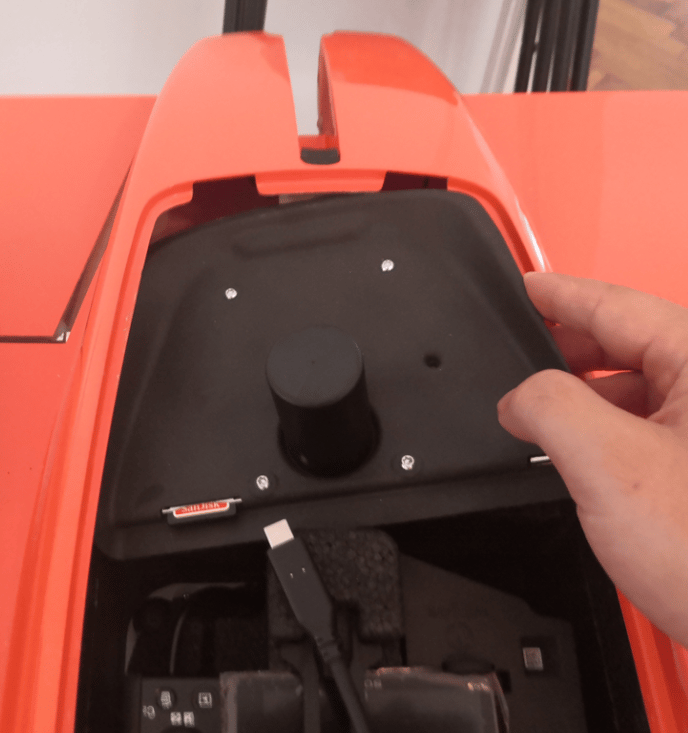

	Utilice el destornillador o los dedos para empujar ligeramente y doblar el pestillo negro para que puedas levantarlo de la ranura. Levante la placa electrónica con el módulo PPK y la antena acoplados doblando ligeramente el lado derecho de la tapa negra.

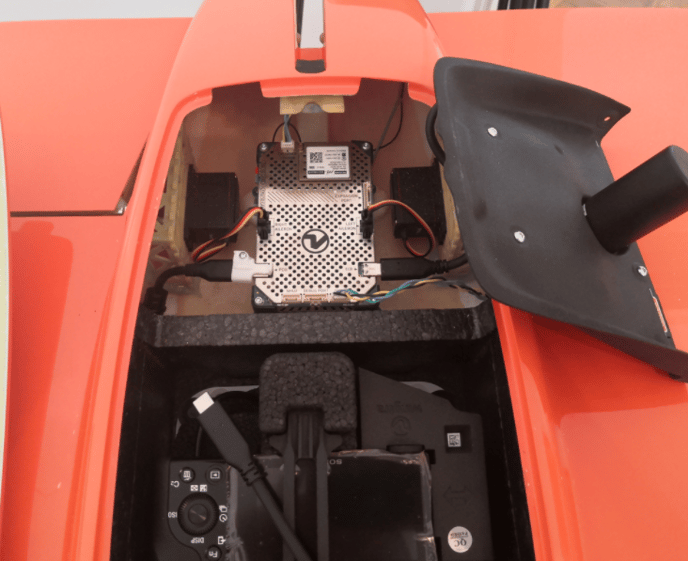

	Levante el módulo PPK y póngalo a la derecha. ⚠️ Ten mucho cuidado mientras doblas y levantas la cubierta negra ya que está conectada a través de múltiples cables a la electrónica de abajo.

b. Acceda al compartimento de la electrónica en las unidades GEN I (868Mhz/900Mhz/2.4Ghz)

	Apague el WingtraOne y colóquelo sobre una superficie plana, por ejemplo una mesa, con la nariz apuntando hacia usted. Abra la tapa superior. Si es necesario: Abra la cubierta PPK presionando el botón PUSH.

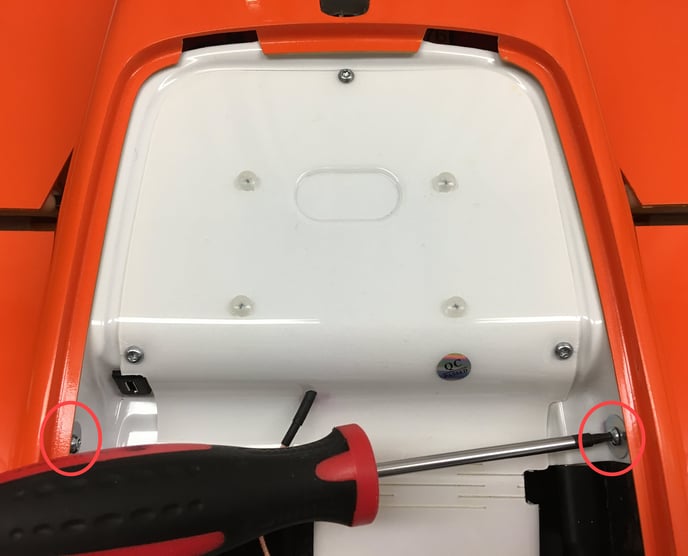

	Desenrosque los dos tornillos torx M3x12 (véalos rodeados de rojo en la imagen) sosteniendo la cubierta de la placa electrónica blanca (con la cubierta PPK colocada).
	Levante la tapa de la antena PPK y deslice la tapa blanca hacia el compartimento de las baterías. ⚠️ Tenga mucho cuidado al levantar la tapa blanca ya que está conectada con múltiples cables a la electrónica de abajo.

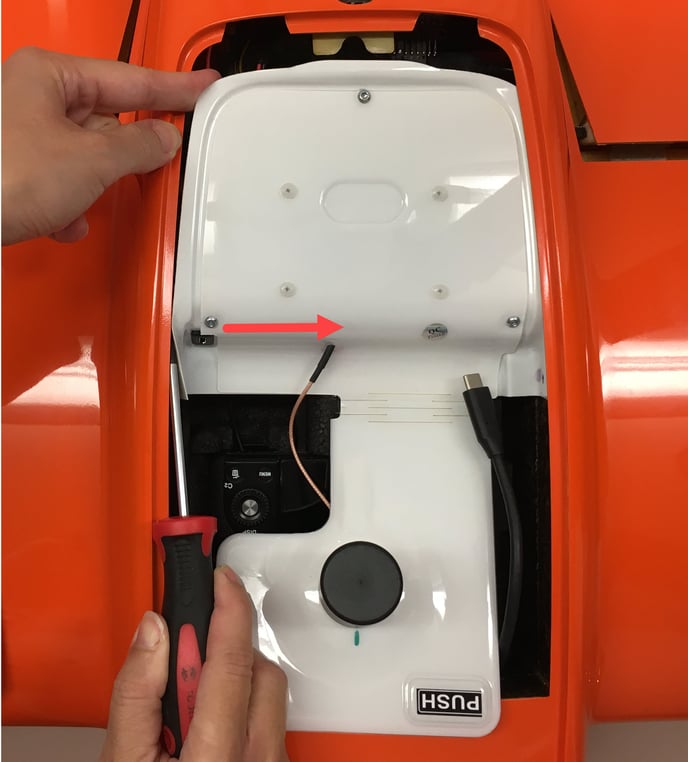

	Use el destornillador para empujar ligeramente y doblar el pestillo blanco para poder levantarlo de la ranura.

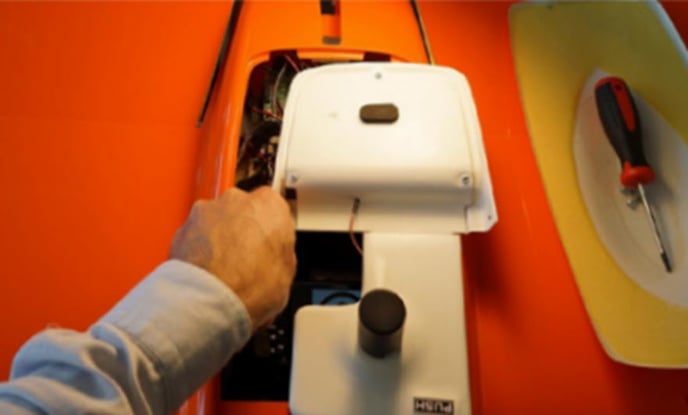

	Sólo levante la cubierta blanca 2 cm (ver la foto) y desplácela a un lado 5 cm para evitar tirar de los cables electrónicos.

Paso 2: Saque la tarjeta SD de la OBC

Seleccione su versión de drone

a. Obtener la tarjeta SD de la OBC en los drones de telemetría de 2,4 GHz

Los drones de 2,4 GHz tienen 2 cables de datos de batería con conectores en el drone.

b. Obtener la tarjeta SD de la OBC en los drones de telemetría de 868 o 900 MHz

Los drones de 868/900 MHz sólo tienen un conector de cable de datos en el drone.

a. Obtener la tarjeta SD de la OBC en los drones de telemetría de 2,4 GHz

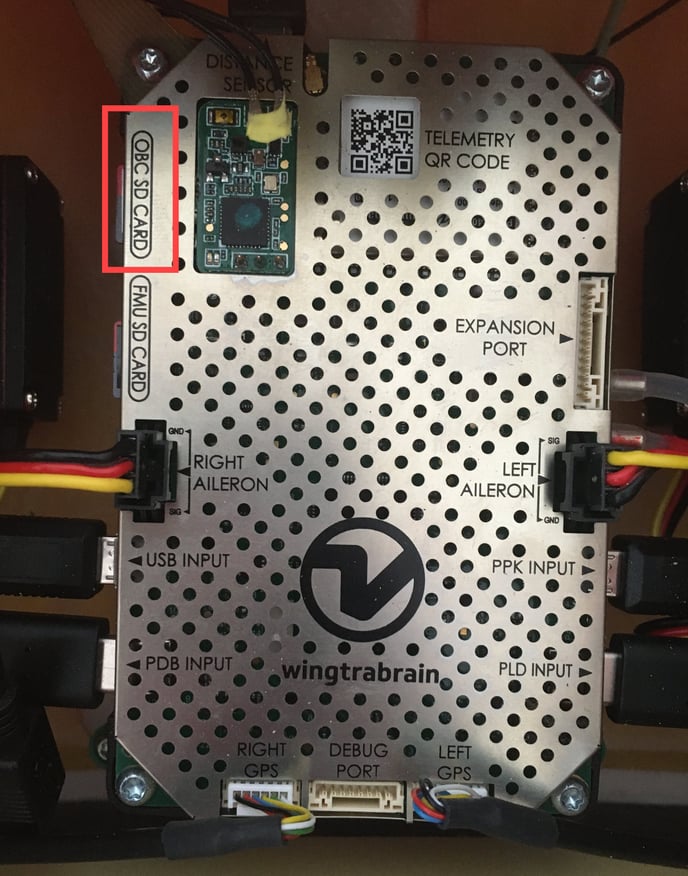

Mirando desde la parte superior (nariz) del WingtraOne, localice la tarjeta SD en el lado izquierdo de la placa electrónica dentro del compartimento de la electrónica (marcado con un cuadrado rojo). Presione la tarjeta SD en la carcasa metálica con el dedo y saldrá. ⚠️ Asegúrese de no dejar caer las tarjetas dentro del compartimiento de electrónica.

b. Consigue la tarjeta SD de la OBC en los drones de telemetría de 868 o 900 MHz

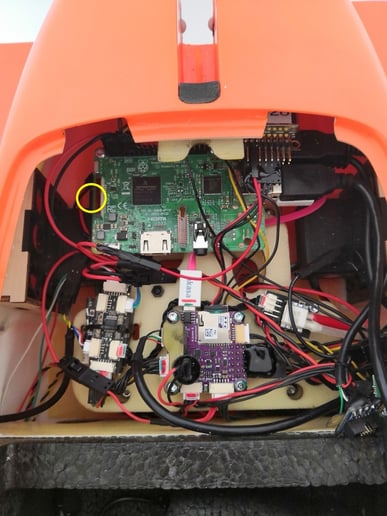

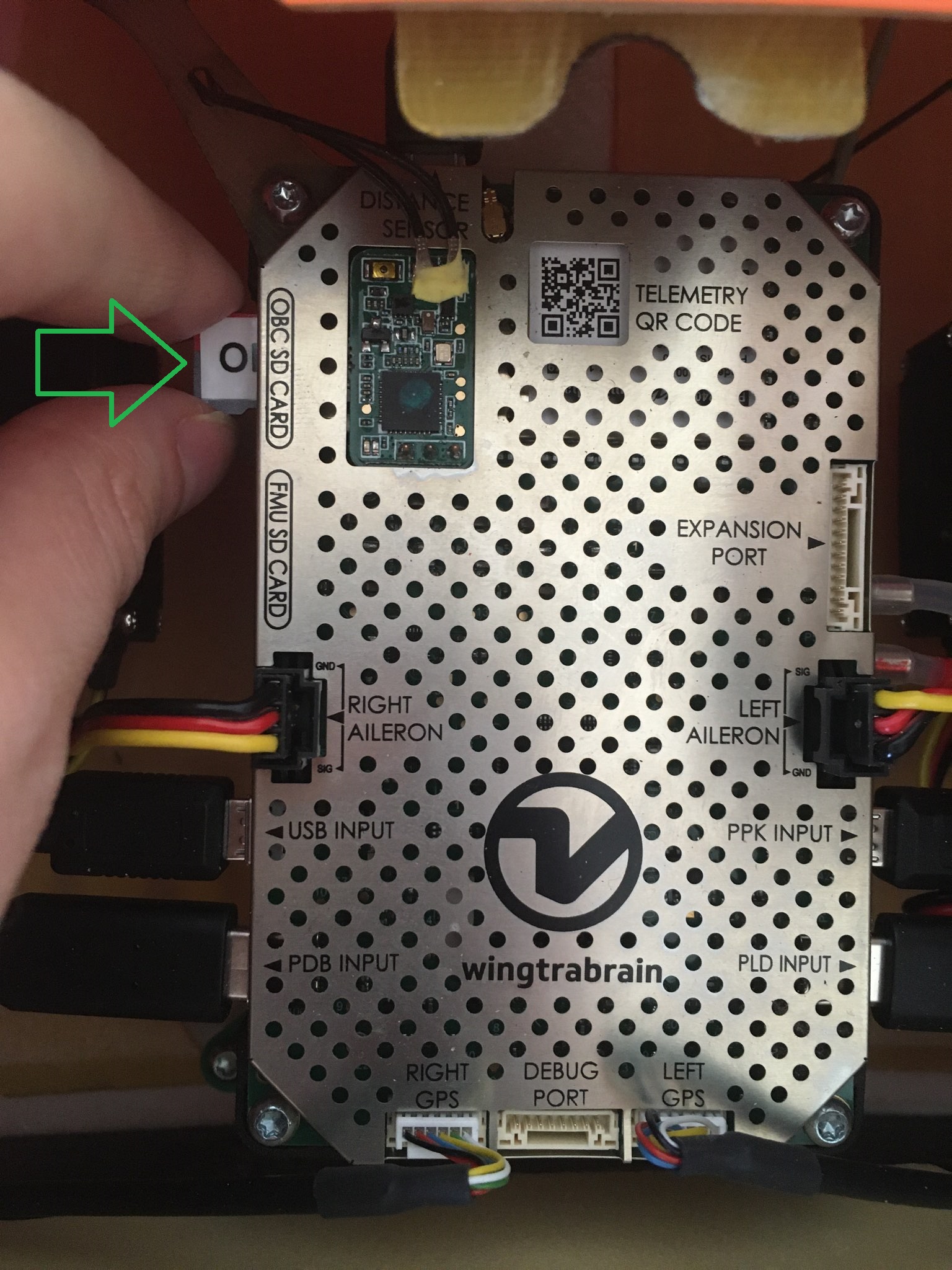

Mirando desde la parte superior (nariz) del WingtraOne, localice la tarjeta SD en el lado izquierdo del tablero verde dentro del compartimiento de la electrónica (marcado con un círculo amarillo). Revisa el video corto para ver cómo sacar la tarjeta SD. 💡 Use alicates o sus dedos para sacar suavemente la tarjeta SD. Mira también el siguiente video para entender mejor cómo sacar la tarjeta SD.

Video

Paso 3. Extraer los registros de la tarjeta SD de la OBC

Una vez que se saque la tarjeta SD de la OBC, por favor siga los siguientes pasos para extraer los registros.

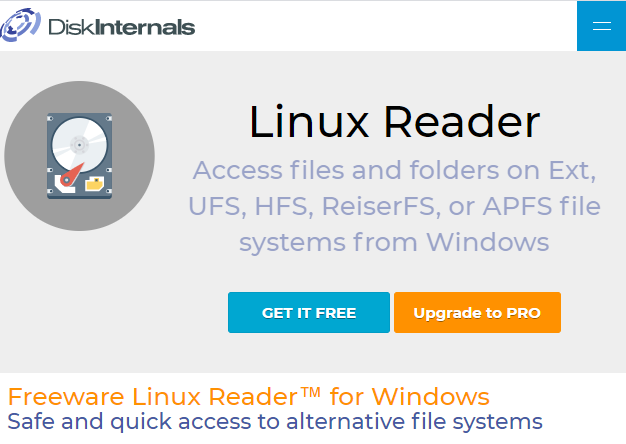

	Descargue el LinuxReader (versión gratuita). Después de la instalación, inserte la tarjeta SD en su ordenador Windows usando el adaptador. ⚠️NO REPARE LA UNIDAD SI SE LE PIDE. Este mensaje aparece porque Windows está reconociendo un formato de sistema operativo diferente. Es muy importante no cambiar o borrar ninguno de los archivos de la tarjeta OBC! Sólo haga una copia de las carpetas.

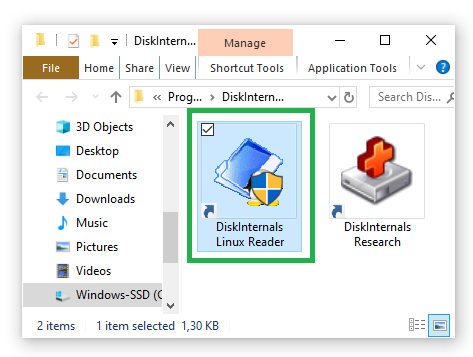

	Abra el programa DiskInternals Linux Reader.

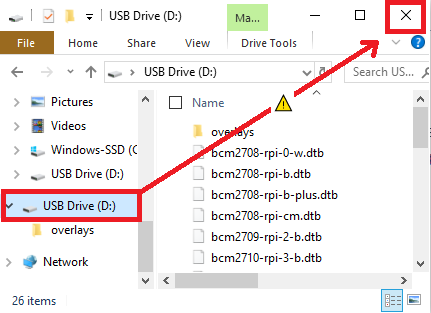

	⚠️ Si el explorador de archivos se abre en Windows, ciérrenlo. Sólo estamos interesados en enviar los registros del programa DiskInternals que tiene 2 particiones.

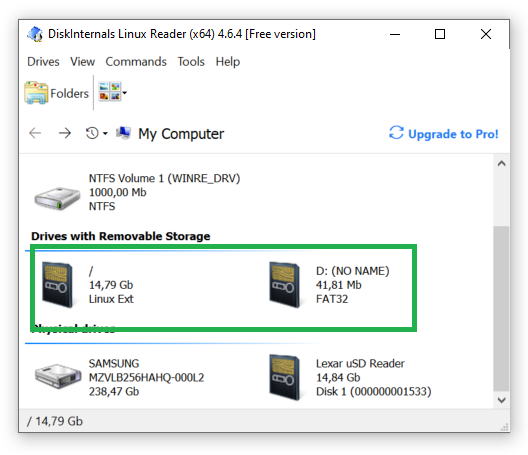

	El disco debería aparecer dos veces al abrir el programa DiskInternals. 💡 Si el disco no aparece, intente reiniciar el programa con la tarjeta aún conectada y luego intente volver a insertar la tarjeta SD después de expulsarla correctamente.

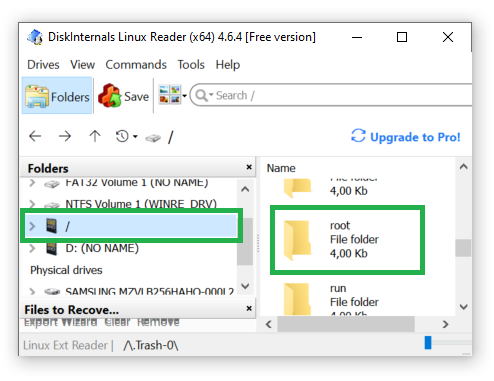

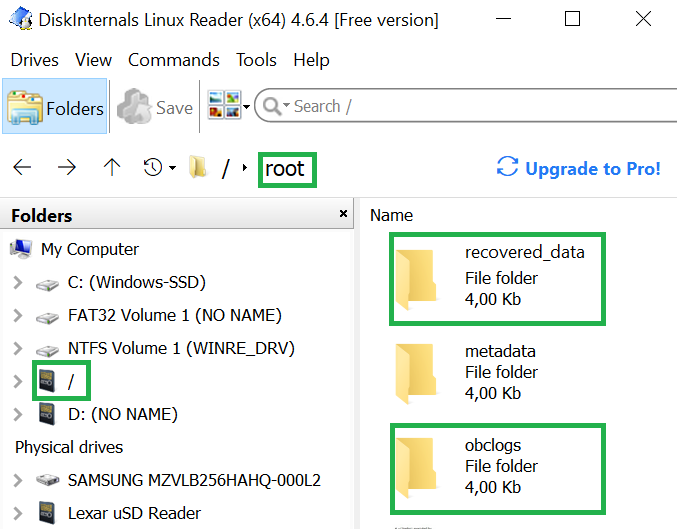

	GEN I: Vaya a la carpeta de la tarjeta SD "/" y luego a la carpeta root. GEN II: Vaya a la carpeta de la tarjeta SD "/", carpeta de home y luego a pi.
	Selecciona los OBClogs, logs y recovered_data si están presentes. Utilice Ctrl para seleccionar varios archivos.

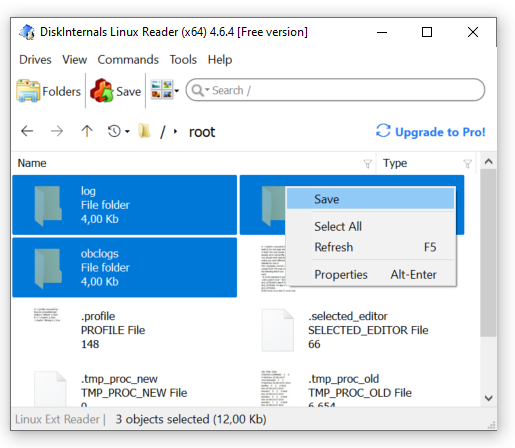

	Haz clic derecho para ver la selección desplegable en la que debemos hacer clic en guardar.

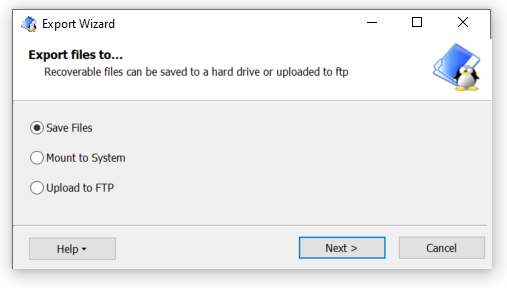

	Aparecerá un asistente de exportación para especificar a qué lugar de nuestro equipo de Windows queremos exportar los archivos.

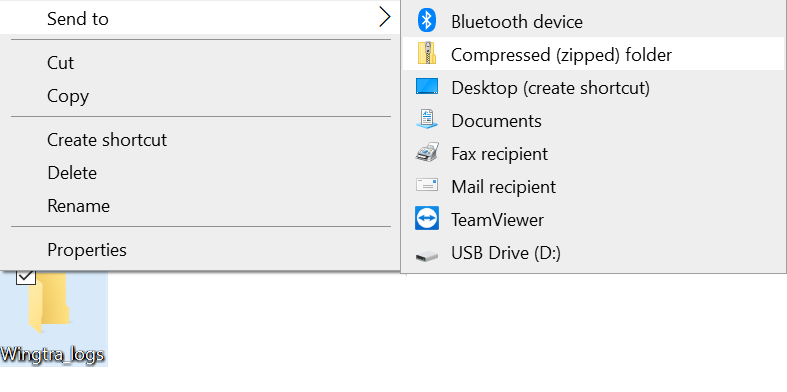

	Ponga ambas carpetas en una nueva y comprima la carpeta antes de usar el Wingtra Log Uploader. 💡 Intente mantener estas carpetas organizadas a partir de otros archivos de registro de la tarjeta SD y asegúrese de que se cargan al 100%.

Paso 4. Reinserte la tarjeta SD OBC

Seleccione su versión de dron

a. Reinserte la tarjeta SD de la OBC en un dron de telemetría de 2,4 GHz

Los drones de 2,4 GHz tienen 2 cables de datos de batería con conectores en el drone.

b. Reinserte la tarjeta SD de la OBC en un dron de telemetría de 868 o 900 MHz

Los drones de 868/900 MHz sólo tienen un conector de cable de datos en el drone.

a. Reinserte la tarjeta SD de la OBC en un dron de telemetría de 2,4 GHz

Cuando el contenido de la tarjeta SD de la OBC se transfiere al ordenador, hay que volver a colocar la tarjeta.

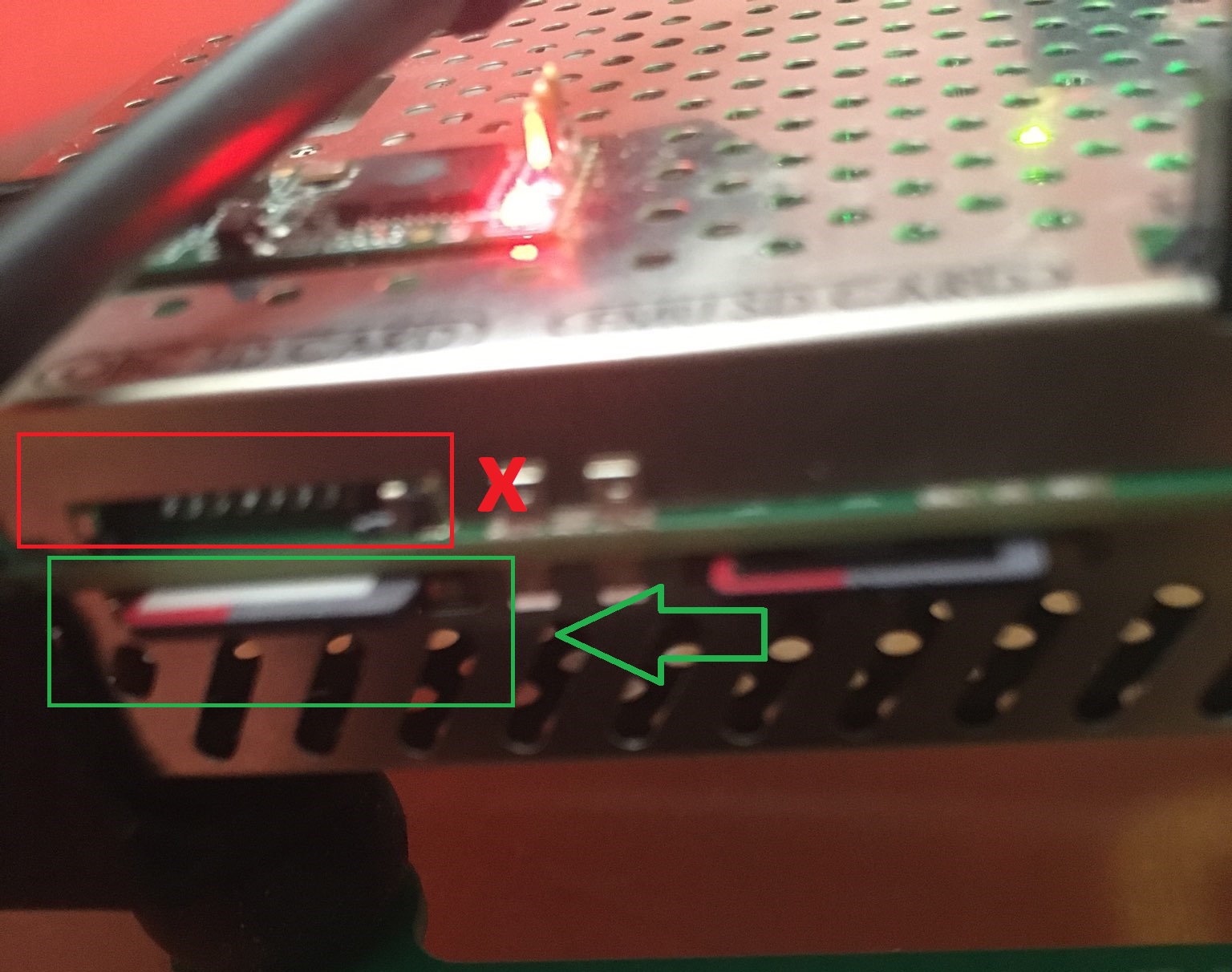

	Inserte y presione la tarjeta SD OBC en la ranura inferior con el dedo hasta que haga clic.
	⚠️ Si el número de serie de su WingtraOne es inferior a 1934, asegúrese de insertar la tarjeta SD OBC en la ranura inferior para tarjetas SD. Si el número de serie es superior a 1934, la ranura superior tiene insertada una tarjeta SD ficticia, pero la ranura inferior siempre se utiliza

b. Reinserte la tarjeta SD de la OBC en un dron de telemetría de 868 o 900 MHz

Cuando el contenido de la tarjeta SD de la OBC se transfiere a la computadora, hay que volver a colocar la tarjeta.

Ejercita la paciencia: el enchufe de la tarjeta SD está debajo de la placa OBC y no es fácil de alcanzar. Para obtener instrucciones sobre cómo reemplazarla, consulte el siguiente video.

Paso 5. Cerrar la cubierta electrónica

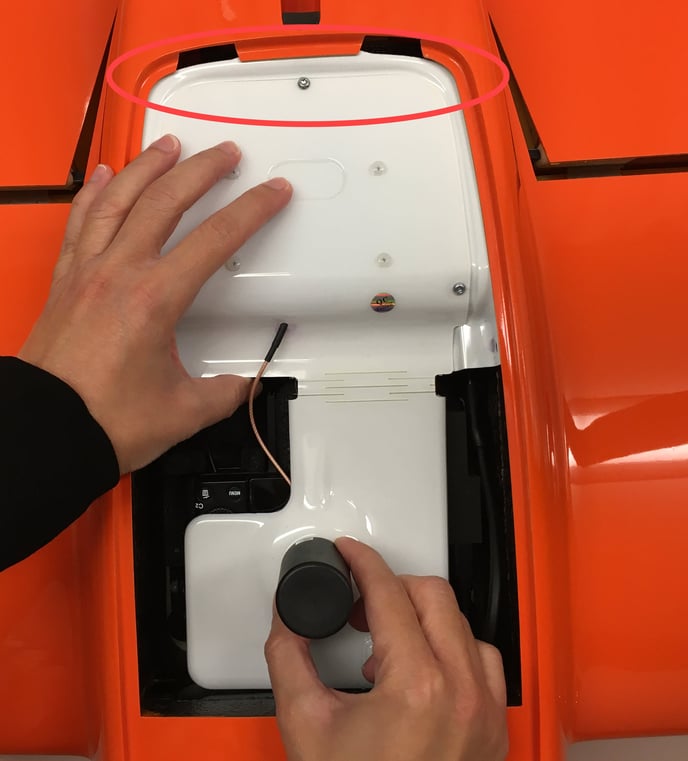

	Reinserte con cuidado la cubierta blanca primero en el lado derecho en la ranura.
	Empuje cuidadosamente el borde de la cubierta blanca como se indica en la foto para insertar el otro lado de la cubierta en la ranura.

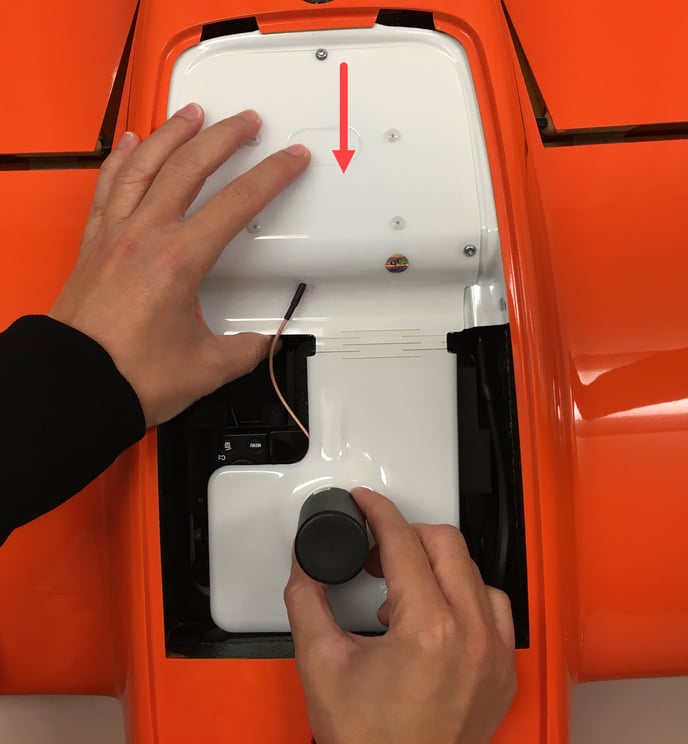

	Desliza la cubierta blanca hacia atrás. Preste atención a que se inserte correctamente en la ranura de la parte trasera.
	Atornilla los dos tornillos de la izquierda y la derecha. 💡 Es posible que tenga que ajustar la posición de la cubierta blanca para que los agujeros coincidan en ambos lados. Apriete los tornillos con cuidado.
	Cierre la tapa del PPK pulsando el botón PUSH.
