Tiempo requerido	10 min
Dificultad	Fácil
Equipamiento	WingtraOne, Destornillador TX10 75 mm Torx

Se recomienda que esta sustitución la realicen los propios clientes. La garantía de Wingtra no se ve afectada por esta sustitución.

Select your drone version

a. Retirar el módulo PPK en las unidades GEN II

b. Retirar el módulo PPK en las unidades GEN I (868Mhz/900Mhz/2.4Ghz)

a. Retirar el módulo PPK en las unidades GEN II

En las unidades WingtraOne Gen II el módulo PPK está integrado en la cubierta de la bahía electrónica (e-plate).

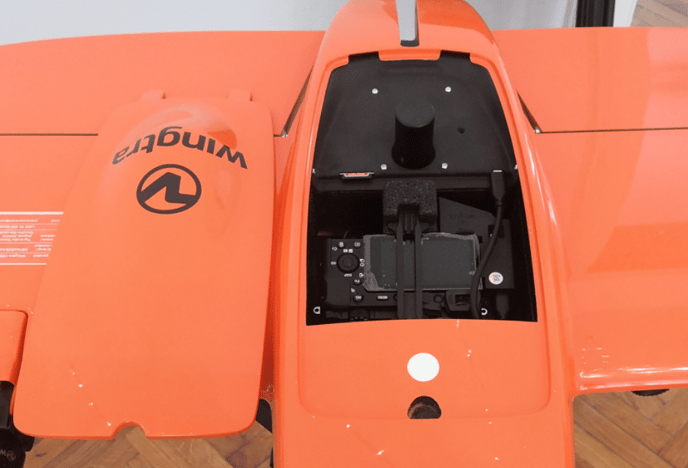

	Apague el WingtraOne y apóyelo sobre una superficie plana, por ejemplo, una mesa. Abra la cubierta superior.

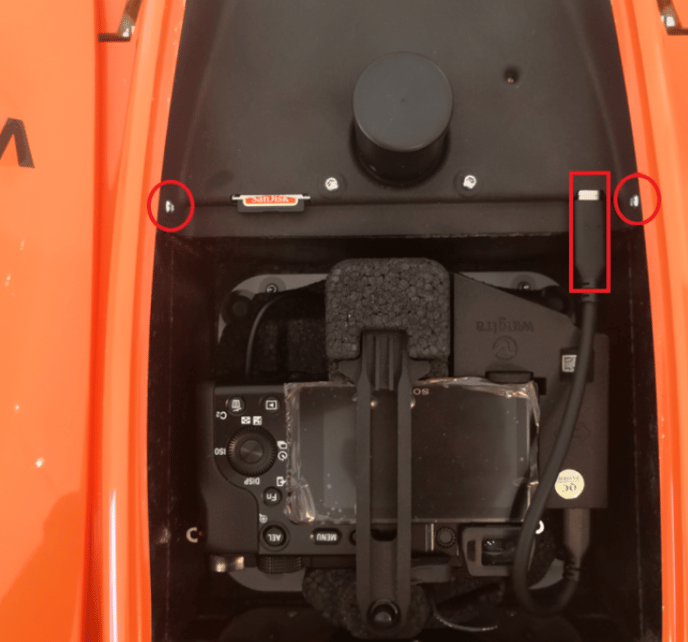

	Desatornille los dos tornillos torx M3x12 (véalos marcados en rojo en la imagen). Desenchufar el conector USB-C.

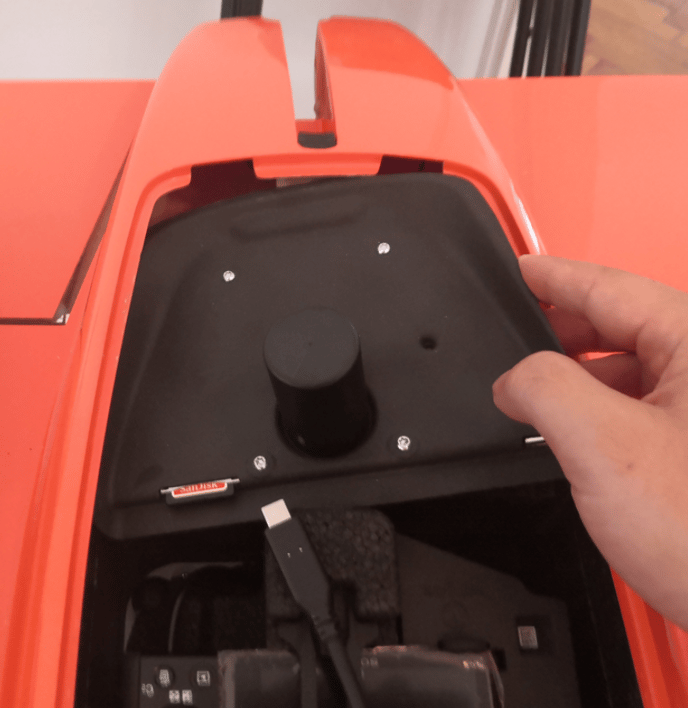

	Utilice el destornillador o los dedos para empujar ligeramente y doblar cubierta para poder levantarlo de la ranura. Levante la cubierta del PPK doblando ligeramente el lado derecho de la cubierta. Levante la tapa del PPK y póngala a la derecha.

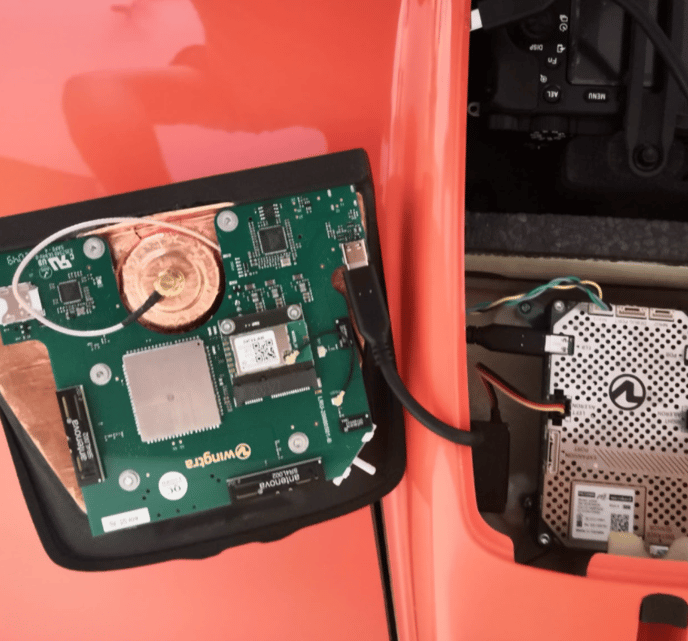

	Desenchufa el conector USB-C del conector situado en la parte inferior de la cubierta del PPK

b. Retirar el módulo PPK en las unidades GEN I (868Mhz/900Mhz/2.4Ghz)

Paso 1 Abra la tapa superior

rebind2

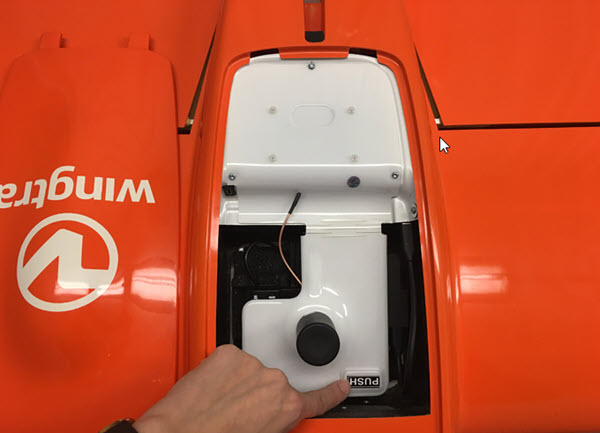

Apague el WingtraOne y apóyelo sobre una superficie plana, por ejemplo, una mesa.
Abra la cubierta superior.
Abra la tapa del PPK pulsando el botón PUSH.

Paso 2 Retire el módulo PPK

remove_5

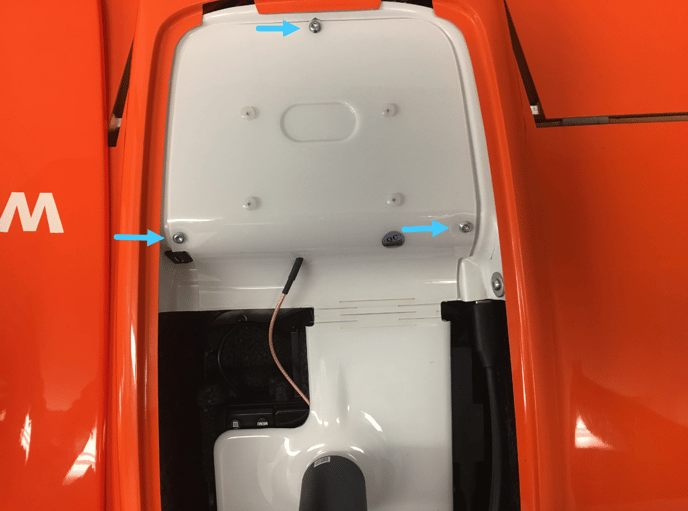

Desenrosque los tres tornillos Torx del módulo PPK.
Levante el módulo blanco. Preste atención, ya que todavía está conectado mediante un cable.

remove_7

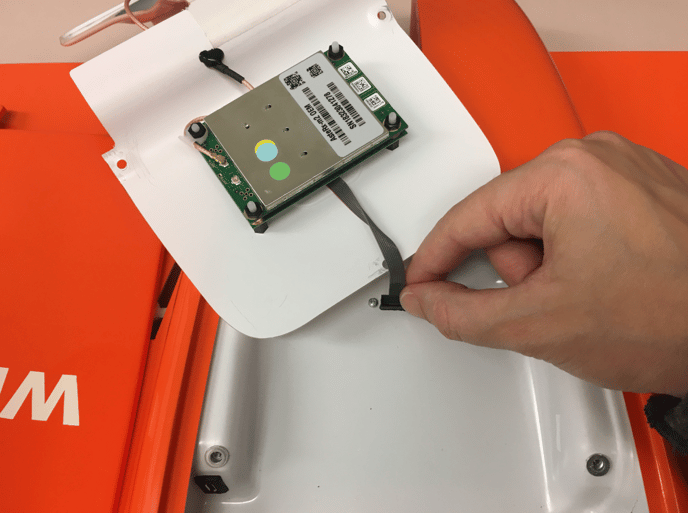

Desenchufe el conector del lado del avión y retire la cubierta del PPK.

💡 Guarde el módulo PPK en un lugar seguro o en la caja del PPK. Asegúrese de no perder los tres tornillos.

Paso 3 Cierre la cubierta superior

Tome la cubierta superior y cierre la zona de cámaras del WingtraOne
