# Reemplazo de motores del WingtraRAY

## Aprende cómo reemplazar los motores en el WingtraRAY

| Tiempo requerido | **15 minutos por motor** |
| --- | --- |
| Dificultad | **Moderada** |

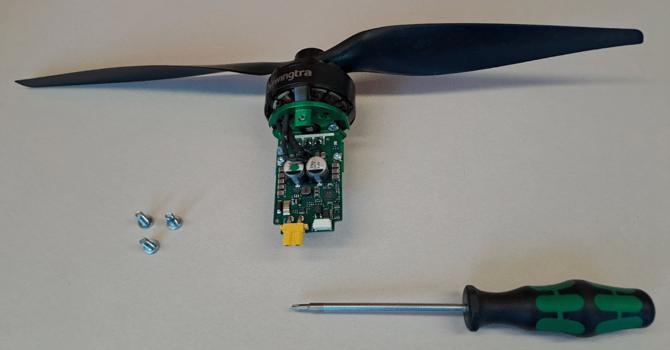

| Equipo | - **WingtraRAY** - **Destornillador Torx T10 (incluido en el estuche rígido del WingtraRAY)** - **2 motores de reemplazo**  - **rojo: motor izquierdo** - **verde: motor derecho** - **6 tornillos M4 (es importante usar los tornillos provistos con fijación autoblocante Tuflok ya aplicada)** |
| ¿Necesitas ayuda? | **Contacta a tu partner local de Wingtra o comunícate con nosotros en support@wingtra.com** |

![Bildschirmfoto 2025-12-04 um 22.58.57](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2022.58.57.png?width=670&height=351&name=Bildschirmfoto%202025-12-04%20um%2022.58.57.png)

Wingtra recomienda que los clientes realicen los reemplazos por su cuenta para minimizar el tiempo fuera de servicio. La garantía de Wingtra no se ve afectada si los pasos a continuación se realizan cuidadosamente.

Contacta a tu distribuidor local si prefieres que el reemplazo sea realizado como un servicio pago en tu nombre.

### Paso 1 Preparar el WingtraRAY para el reemplazo

- **Asegúrate de que el WingtraRAY esté apagado y que las baterías hayan sido retiradas.** La remoción de las baterías es necesaria para evitar cortocircuitos cuando la electrónica queda expuesta.
- Inserta la aleta y los winglets y coloca el WingtraRAY en el suelo o sobre una mesa.
- Localiza el motor que será reemplazado.

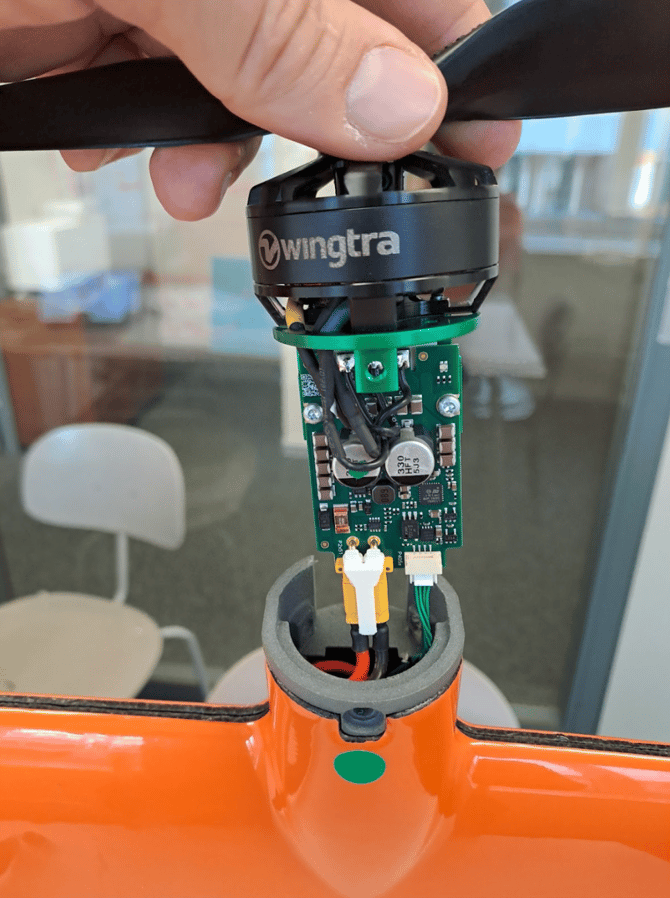

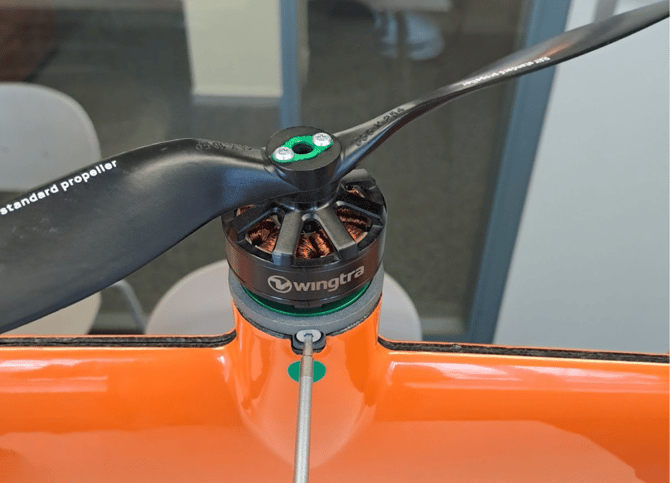

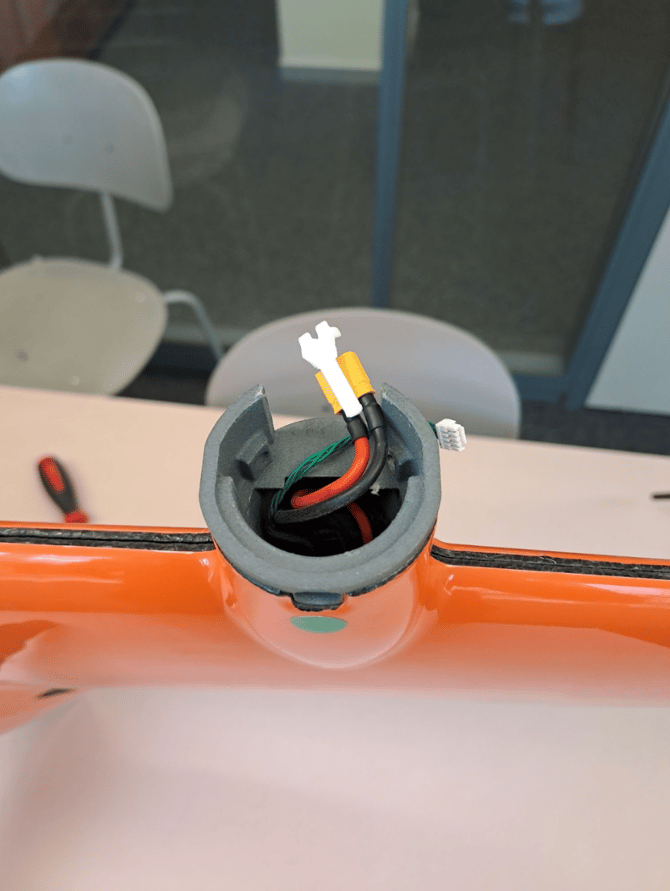

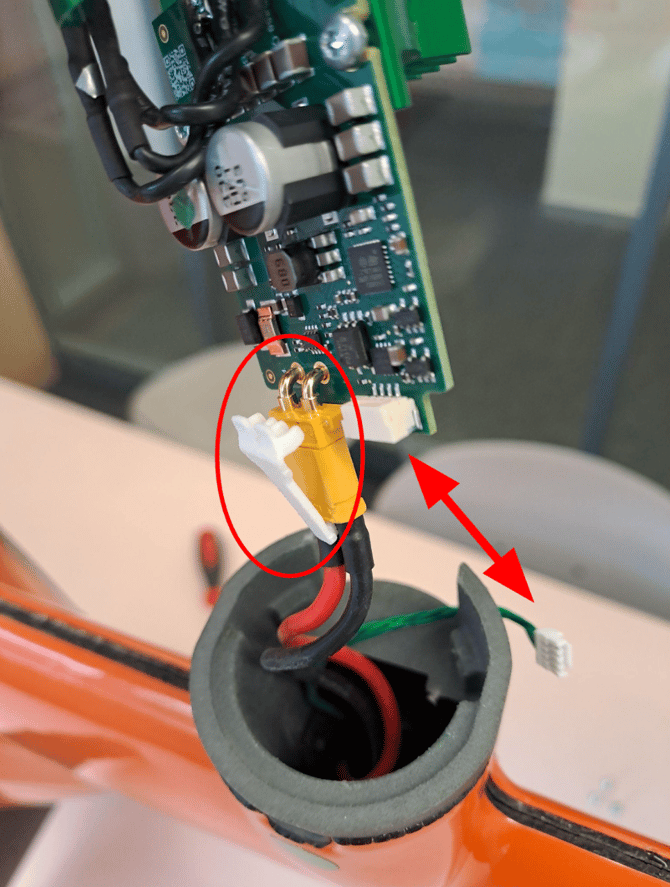

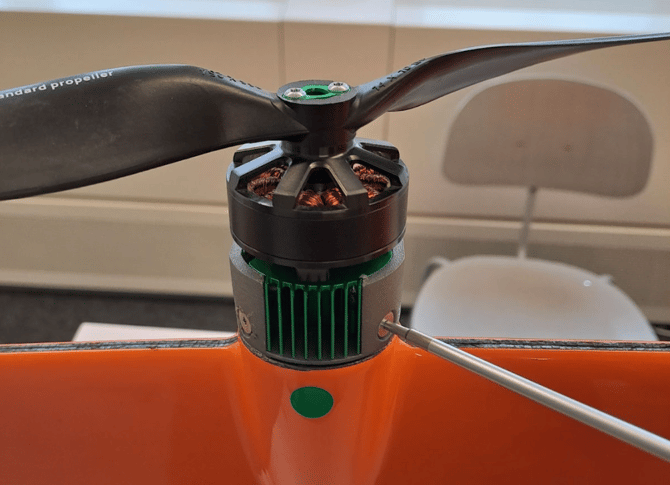

### Paso 2 Retirar los motores dañados

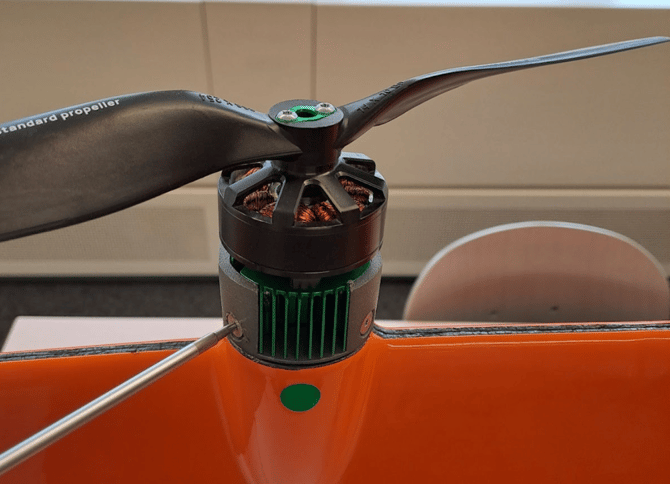

| ![Bildschirmfoto 2025-12-04 um 23.01.39](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.01.39.png?width=670&height=484&name=Bildschirmfoto%202025-12-04%20um%2023.01.39.png)![Bildschirmfoto 2025-12-04 um 23.01.31](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.01.31.png?width=670&height=486&name=Bildschirmfoto%202025-12-04%20um%2023.01.31.png)![Bildschirmfoto 2025-12-04 um 23.01.47](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.01.47.png?width=670&height=484&name=Bildschirmfoto%202025-12-04%20um%2023.01.47.png) | - Afloja los tres tornillos que fijan el soporte del motor utilizando el destornillador Torx T10. |
| --- | --- |
| ![Bildschirmfoto 2025-12-04 um 23.02.00](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.02.00.png?width=670&height=898&name=Bildschirmfoto%202025-12-04%20um%2023.02.00.png) | - Desliza el soporte del motor hacia afuera de la góndola del motor. |
| ![Bildschirmfoto 2025-12-04 um 23.02.11](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.02.11.png?width=670&height=888&name=Bildschirmfoto%202025-12-04%20um%2023.02.11.png) | - Al retirar los cables, asegúrate de que no se deslicen hacia el interior del ala. Sujétalos con la mano o utiliza cinta para fijarlos. - Retira el cable fino de señal (conector JST, flecha roja en la imagen) presionando el pequeño clip. - Levanta el clip de retención (círculo rojo en la imagen) y desconecta el cable de alimentación (conector XT30). |
| ![Bildschirmfoto 2025-12-04 um 23.02.21](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.02.21.png?width=670&height=892&name=Bildschirmfoto%202025-12-04%20um%2023.02.21.png) | - Retira el motor. |

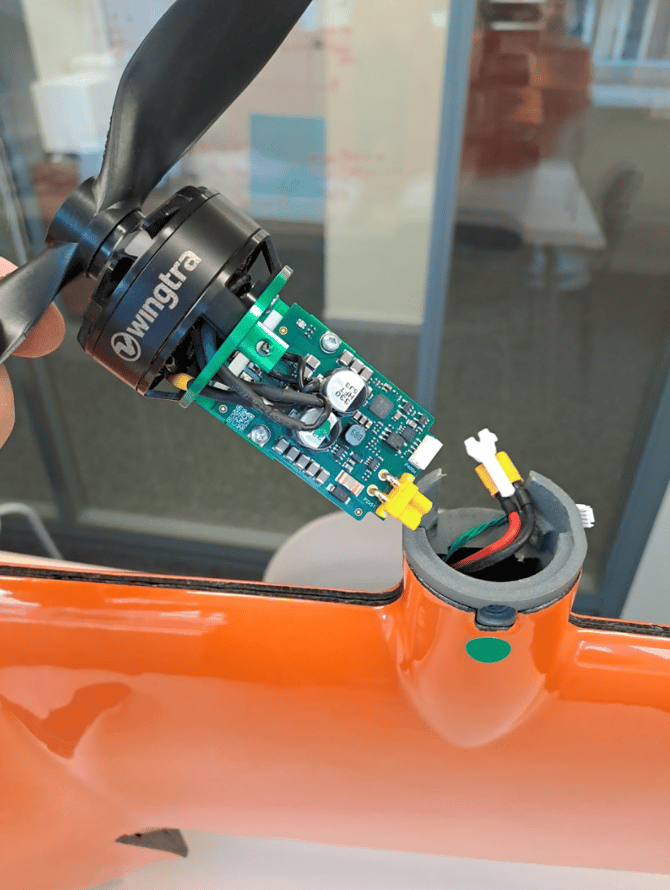

| ![Bildschirmfoto 2025-12-04 um 23.02.31](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.02.31.png?width=670&height=890&name=Bildschirmfoto%202025-12-04%20um%2023.02.31.png) | - Toma el motor de reemplazo correcto. Puedes identificarlo por el color rojo o verde del soporte metálico del motor, que debe coincidir con la etiqueta circular en la góndola del motor del drone. |

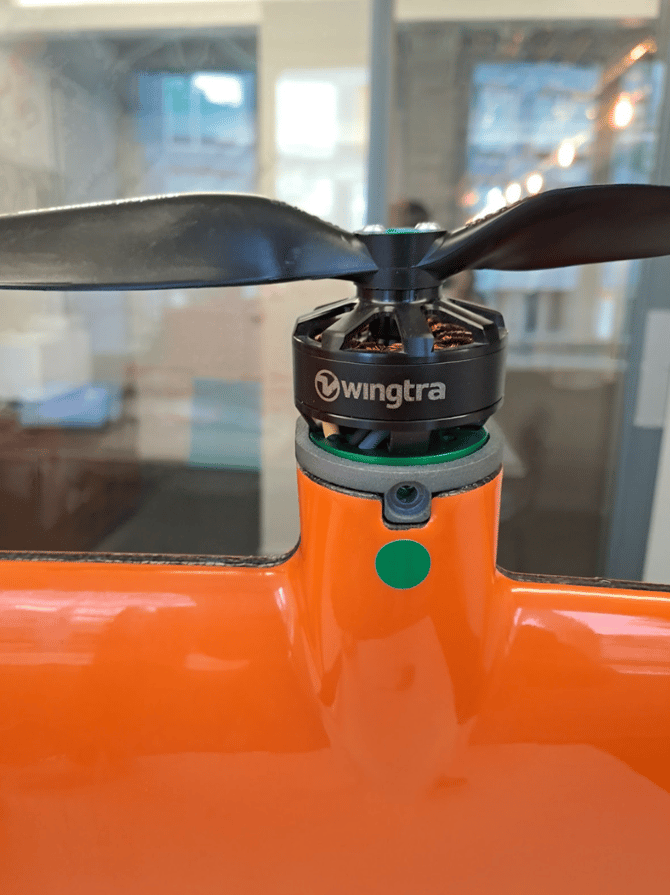

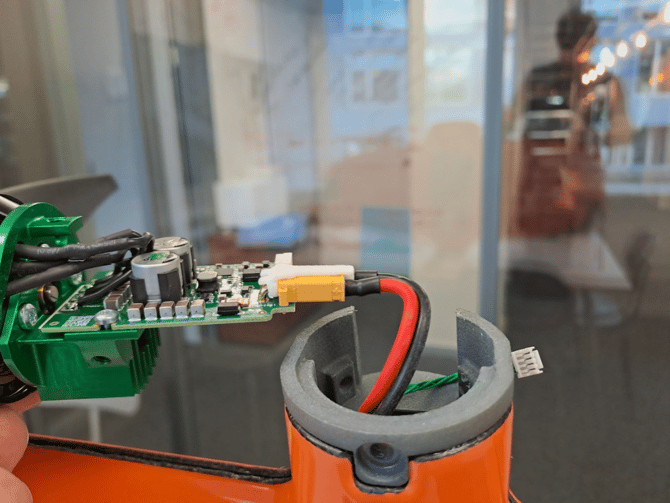

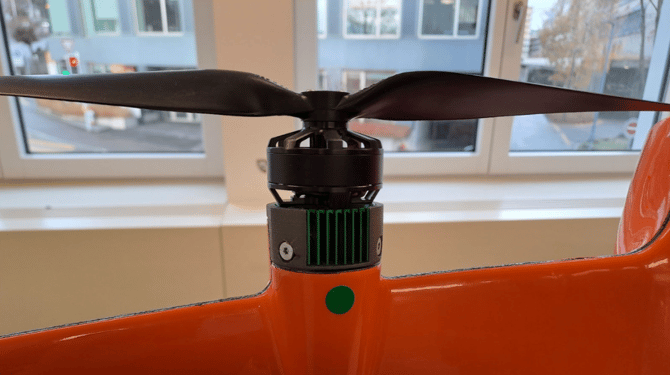

### Paso 3 Colocar los nuevos motores

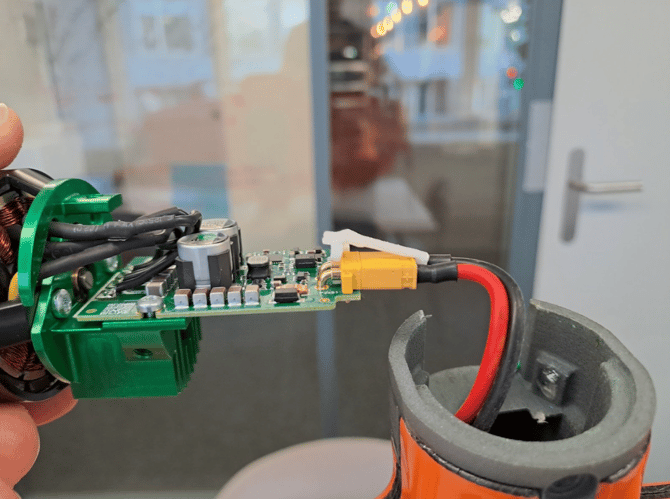

| ![Bildschirmfoto 2025-12-04 um 23.02.41](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.02.41.png?width=670&height=500&name=Bildschirmfoto%202025-12-04%20um%2023.02.41.png)![Bildschirmfoto 2025-12-04 um 23.02.51](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.02.51.png?width=670&height=503&name=Bildschirmfoto%202025-12-04%20um%2023.02.51.png) | - Conecta primero el conector de alimentación. Luego presiona completamente el clip de retención hacia abajo hasta el conector. Escucharás un “clic” cuando quede correctamente asegurado. |
| --- | --- |

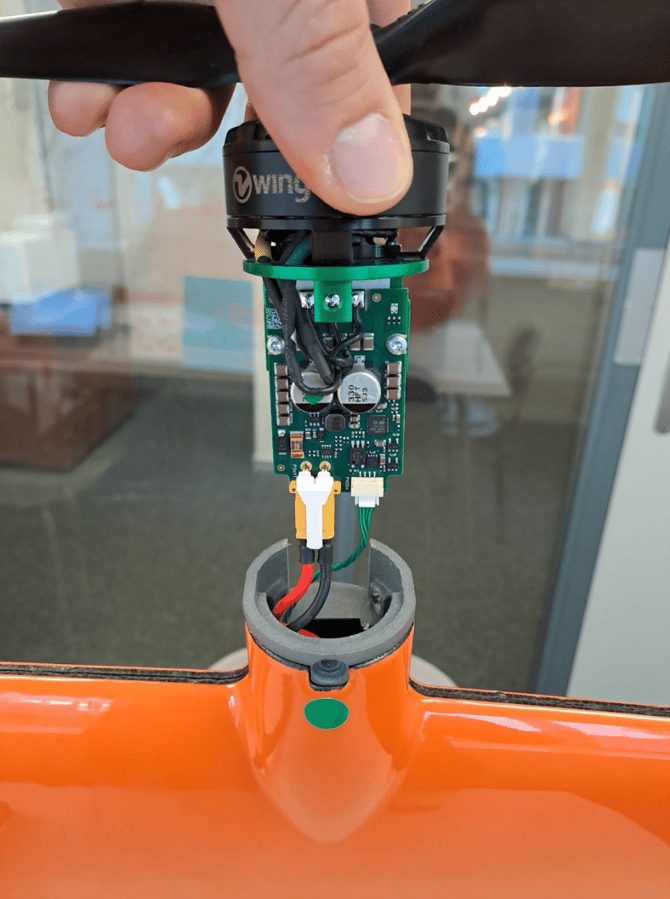

| ![Bildschirmfoto 2025-12-04 um 23.03.02](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.03.02.png?width=670&height=900&name=Bildschirmfoto%202025-12-04%20um%2023.03.02.png) | - Luego conecta el cable fino de señal (conector JST) hasta escuchar un “clic”. |
| ![Bildschirmfoto 2025-12-04 um 23.03.10](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.03.10.png?width=670&height=895&name=Bildschirmfoto%202025-12-04%20um%2023.03.10.png) | - Inserta completamente el soporte del motor dentro de la góndola. |

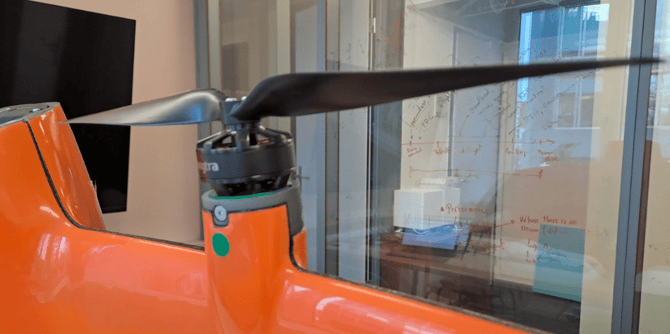

| ![Bildschirmfoto 2025-12-04 um 23.03.19](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.03.19.png?width=670&height=334&name=Bildschirmfoto%202025-12-04%20um%2023.03.19.png)![Bildschirmfoto 2025-12-04 um 23.03.28](https://knowledge.wingtra.com/hs-fs/hubfs/Bildschirmfoto%202025-12-04%20um%2023.03.28.png?width=670&height=375&name=Bildschirmfoto%202025-12-04%20um%2023.03.28.png) | - Toma los 3 tornillos nuevos del kit y ajústalos utilizando el destornillador Torx T10. - Utiliza solo un torque moderado para evitar un ajuste excesivo. - **IMPORTANTE**: Asegúrate de usar los tornillos nuevos. El mecanismo autoblocante (Tuflok) aplicado a los tornillos ofrece la mayor confiabilidad en la primera instalación. |



### Paso 4 Repetir el proceso para el otro motor (si es necesario)

- Repite los pasos 1 a 3 para el otro motor.



### Paso 5 Eliminación

- Luego asegúrate de desechar los motores reemplazados como residuos electrónicos comunes.



### Paso 6 Realizar un vuelo de prueba con el WingtraRAY

- Antes de volver a poner el WingtraRAY en servicio, realiza un vuelo de prueba.
- Las verificaciones previas al vuelo antes del despegue comprueban y confirman la correcta instalación. Solo entonces el drone despegará.
    - Estas son las mismas verificaciones que se realizan antes de cada vuelo.
- Después de completar este paso, el reemplazo queda finalizado y se garantiza que el drone está listo para operar.
