RedEdge-P GENII a RAY Instrucciones de actualización

Este artículo explica el proceso sobre cómo hacer la actualización del MicaSense RedEdge-P desde el WingtraOne GENII al WingtraRAY.

Importante:
Después de hacer la actualización a una montura de payload de WingtraRAY, volver el payload a una montura de WingtraOne GEN II no está soportado y anulará la garantía.

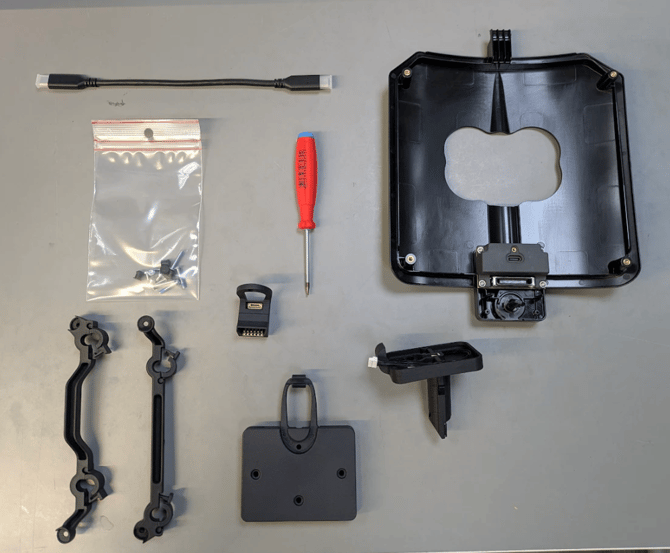

Herramientas necesarias: destornillador T10 (no Torx Plus), destornillador T6 (provisto en el kit de actualización)



#

Ilustración

Instrucciones

Desarmar Payload GENII

1

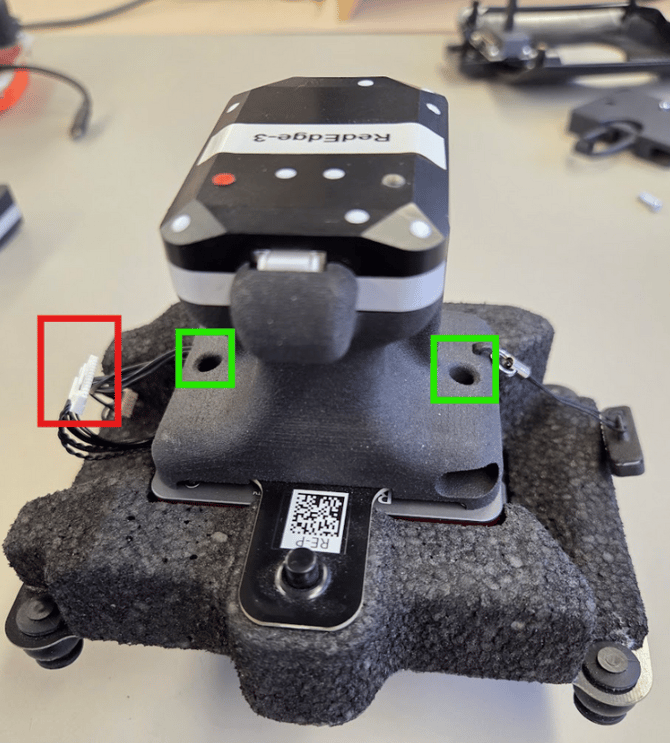

  • Desconecte el cable USB-C y el arnés de 12 cables (rojo) del soporte del DLS.
  • Retire los dos tornillos (verde) que sujetan el soporte del DLS en la cámara. Retire el soporte del DLS.
  • Retire los pines inferiores de las bolas de goma.
  • Desprenda el soporte del DLS de la cámara.

2

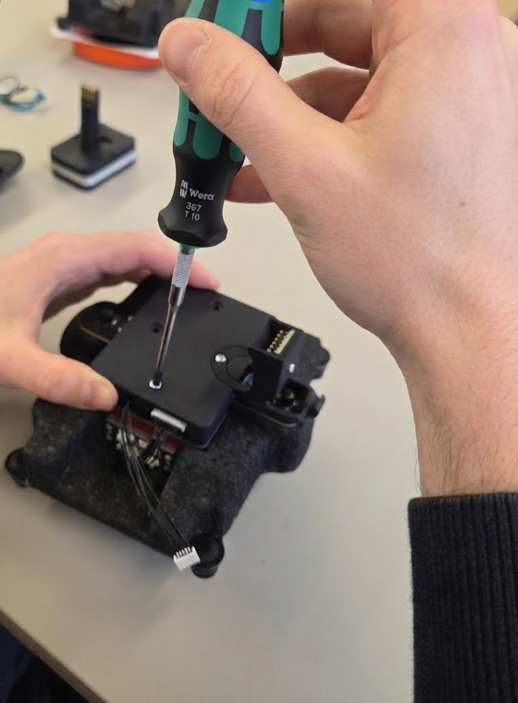

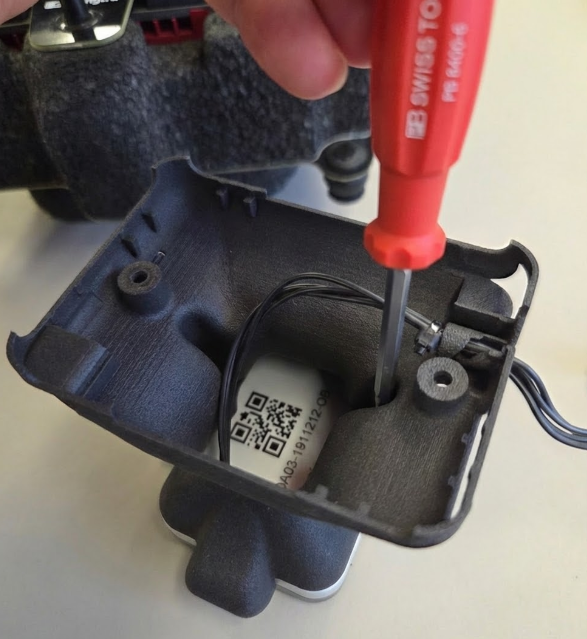

  • Desatornille ambos tornillos T6 en la parte inferior del DLS.
  • Desconecte el cable conectado al DLS. Solo debería quedar la carcasa del DLS como se muestra.
Actualización al Payload de WingtraRAY

3

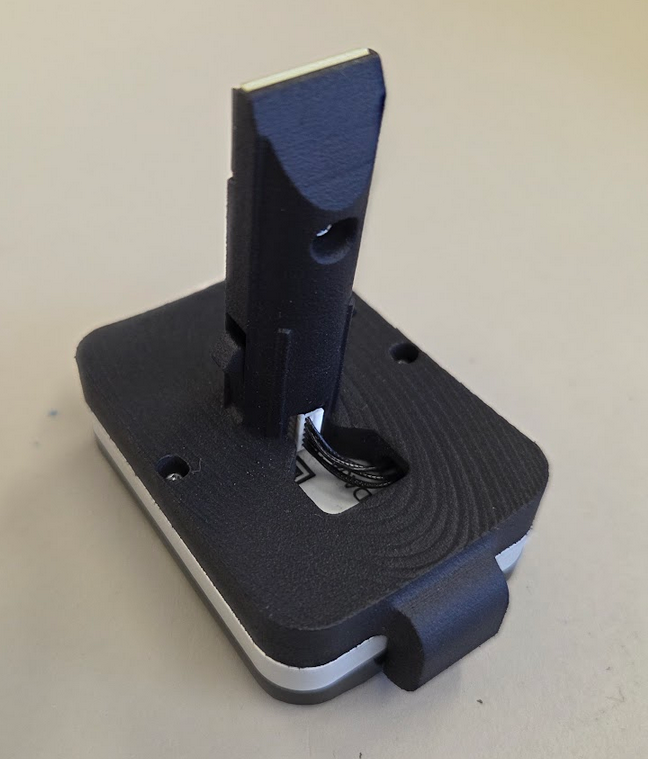

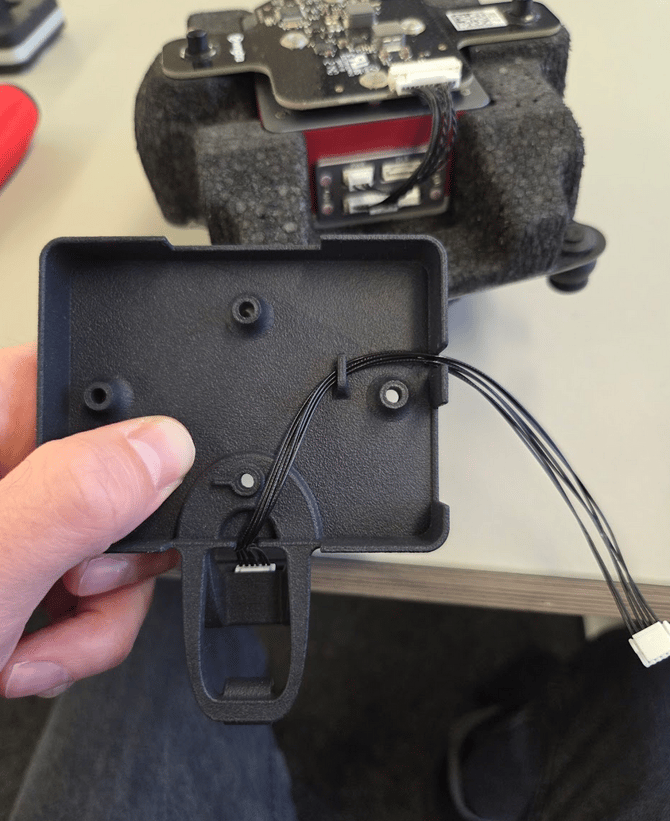

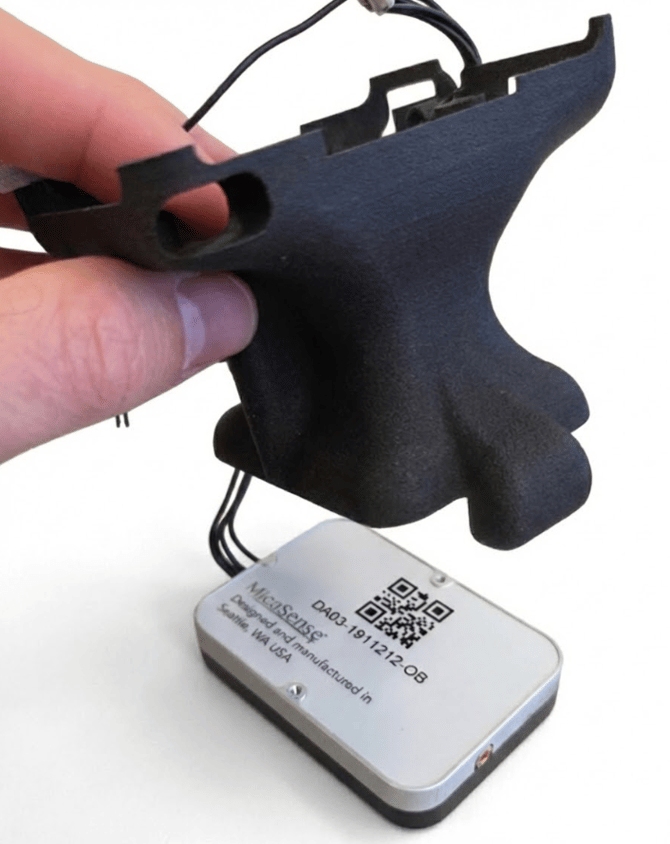

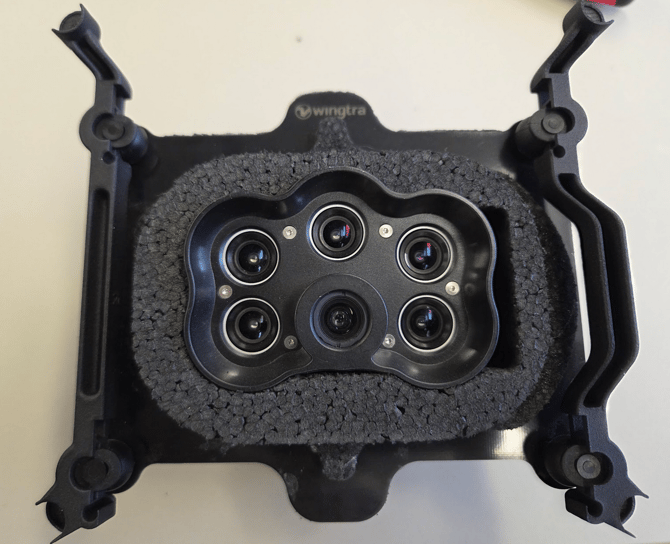

  • Tome la cubierta superior, únala con el bracket adicional (primera imagen), guíe los cables desde la parte del conector a través de la cubierta superior como se muestra en la segunda imagen.

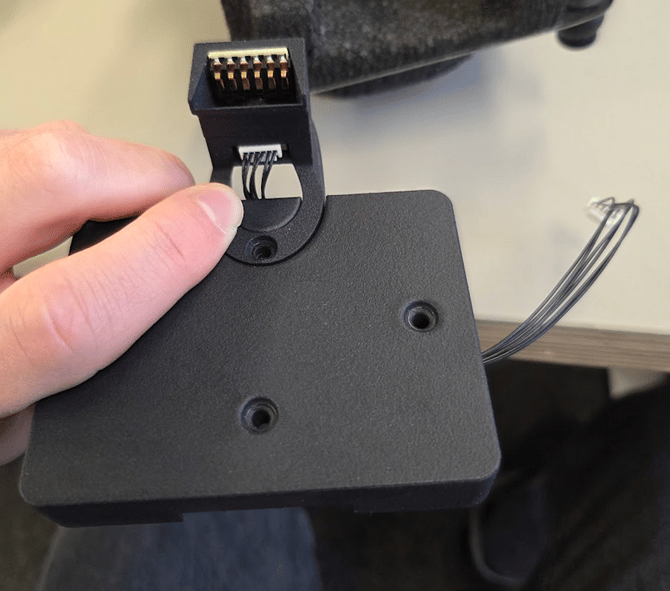

  • Coloque la cubierta superior y el conector en la cámara y asegúrelos con cuatro tornillos (tercera imagen).

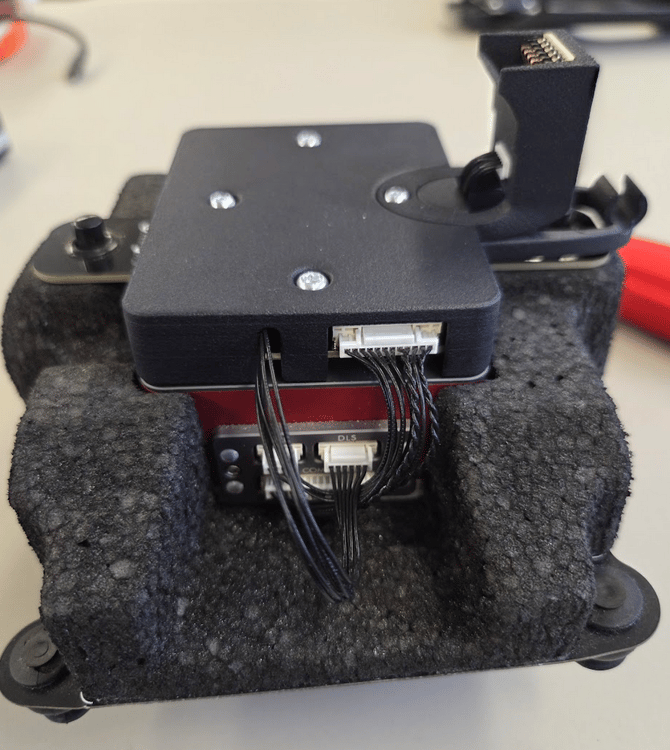

  • Conecte el arnés de 6 cables desde el conector a la cámara marcada con “DLS”.

4

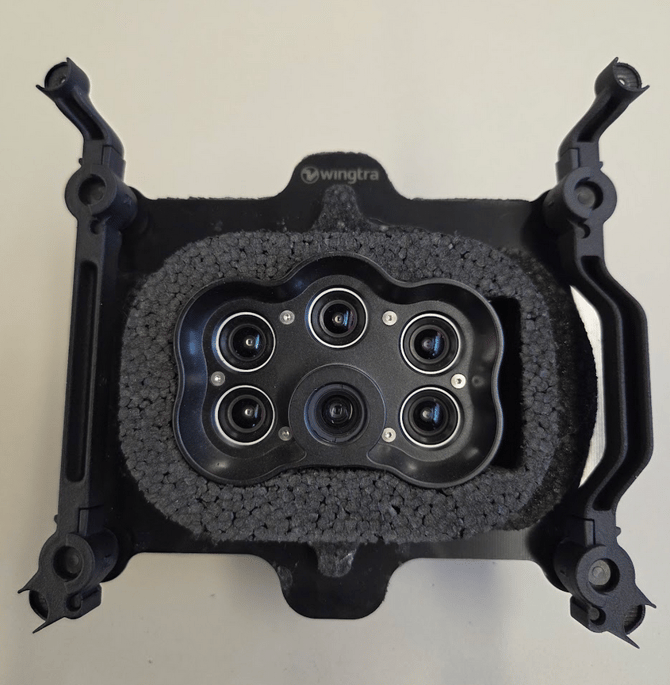

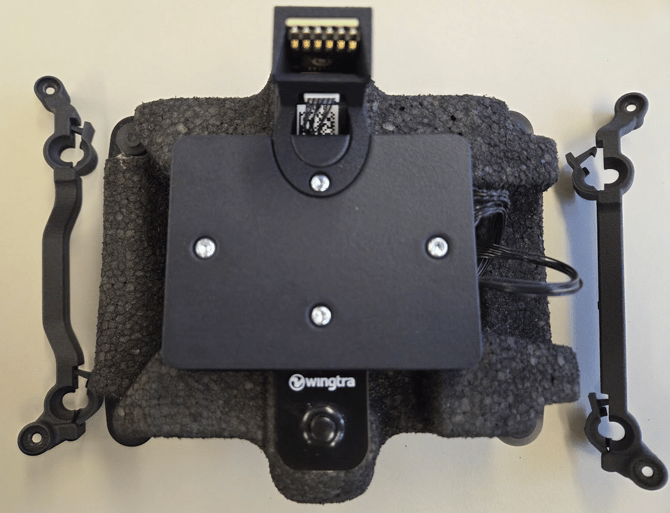

  • La orientación de los brackets (izquierdo y derecho) es como se muestra en la primera imagen.

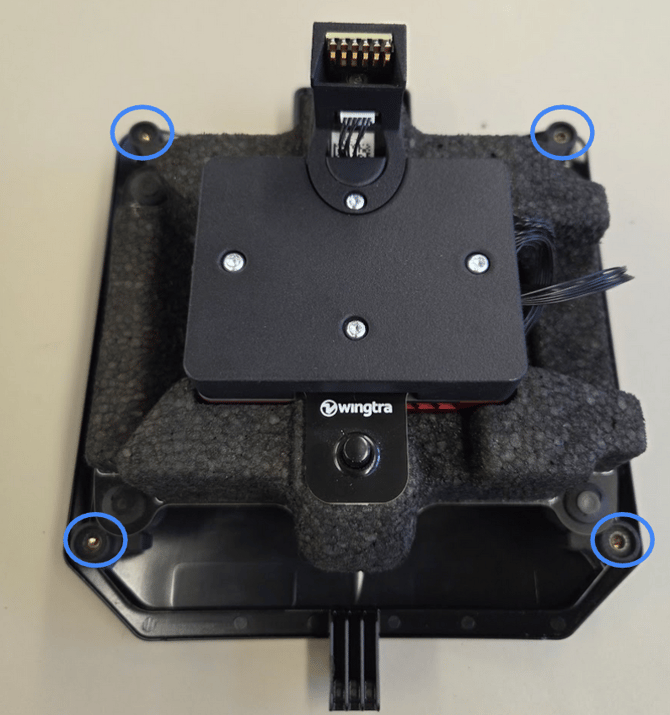

  • Dé vuelta el payload, inserte los cuatro pines en las bolas de goma.
  • Coloque los brackets como se muestra en la segunda imagen.
  • Coloque los clips de los brackets en las 4 esquinas. El resultado se muestra en la tercera imagen.

5

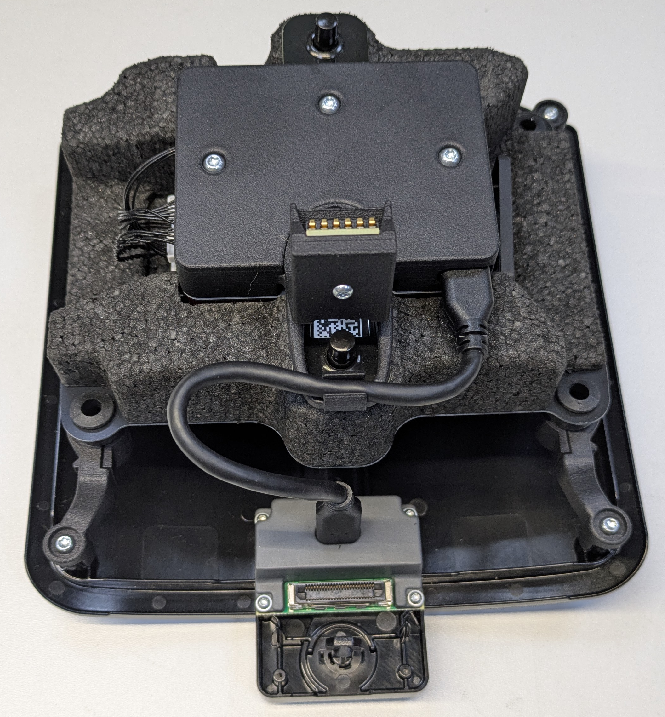

  • Coloque la cubierta inferior y ajuste los 4 tornillos. La orientación debe ser como se muestra en la imagen de la izquierda.



  • Sujete el cable USB-C en el clip del cable y conecte el cable USB-C a la cubierta inferior.

6

  • Tome el DLS y colóquelo con los tornillos T8 en la montura de DLS provista.
Para la manera correcta de instalar el payload, por favor consulte el artículo RedEdge-P en RAY - Guía de instalación.
