MAP61 GENII a RAY Instrucciones de actualización

#

Ilustración

Instrucciones

Desarmar Payload GENII

1

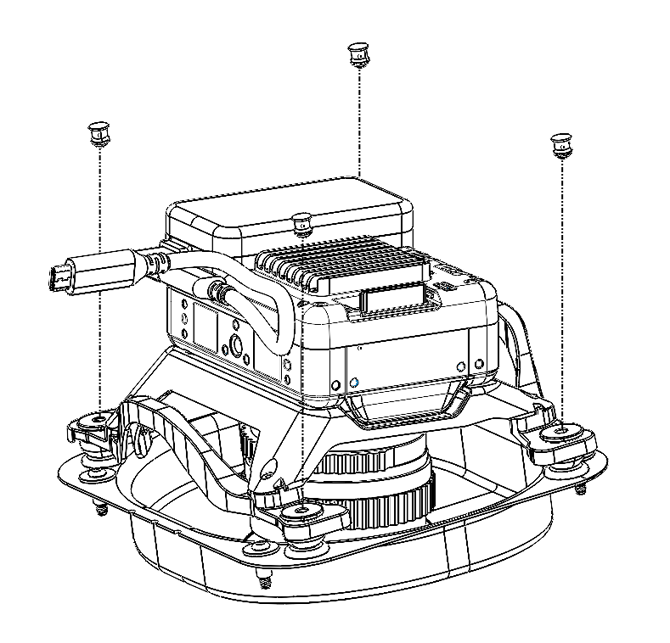

• Tire de los 4 pines hacia afuera de las bolas de goma.

2

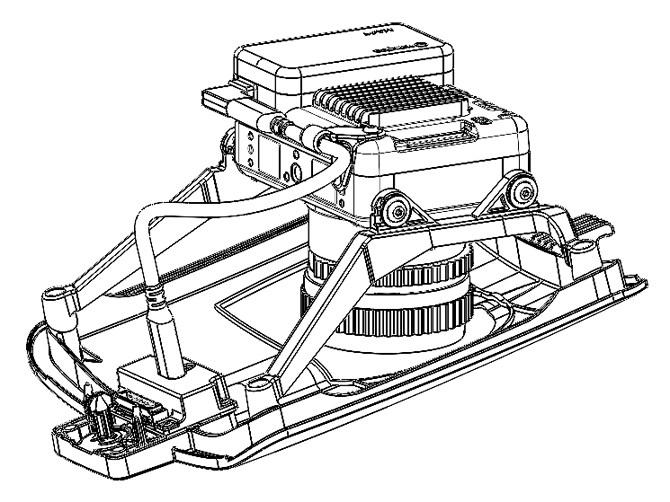

• Tire de las bolas de goma hacia afuera del bracket y deje la cubierta inferior a un lado.

3

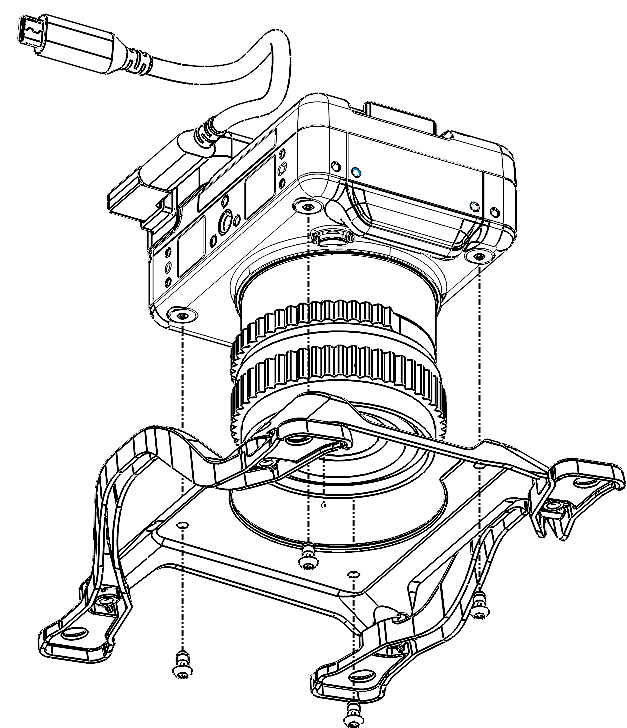

• Afloje y retire los cuatro tornillos T10 de la parte inferior del cuerpo de la cámara.

4

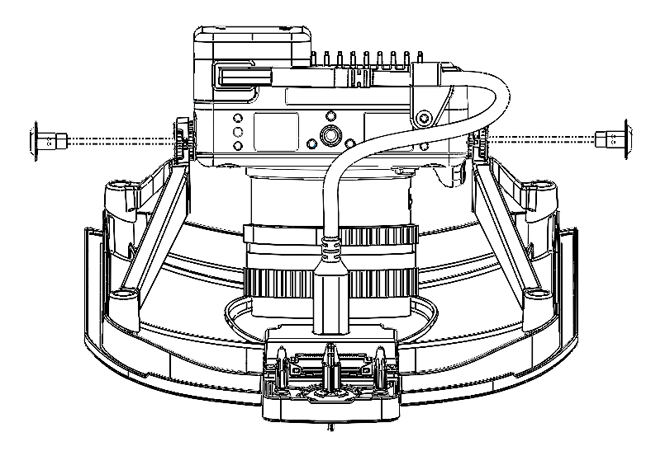

• Retire el bracket.

Actualización al Payload de WingtraRAY

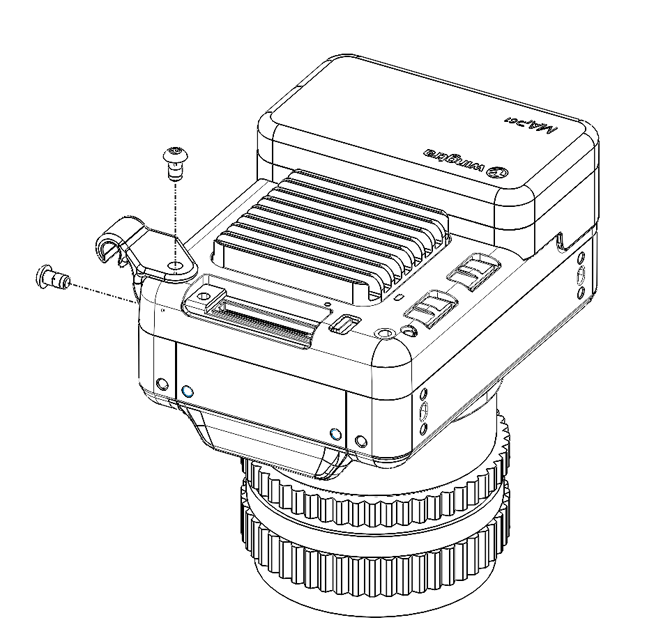

5

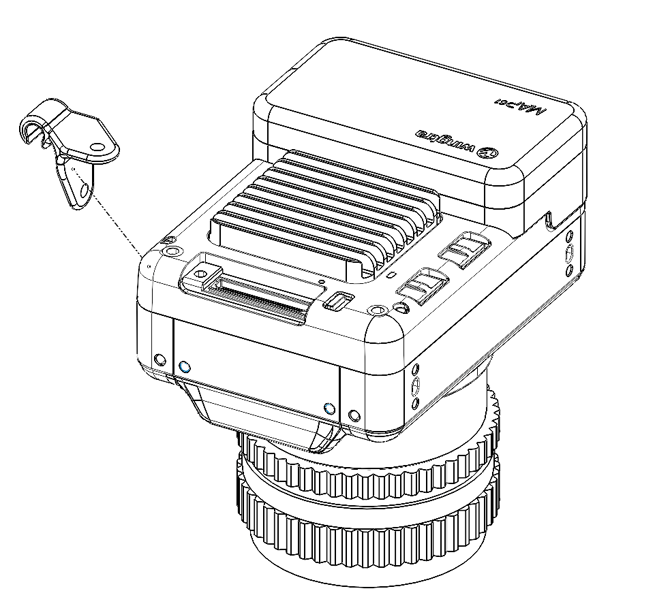

• Coloque el retenedor del cable en la esquina del cuerpo de la cámara y asegúrelo con los 2 T10 M3x6mm OG.

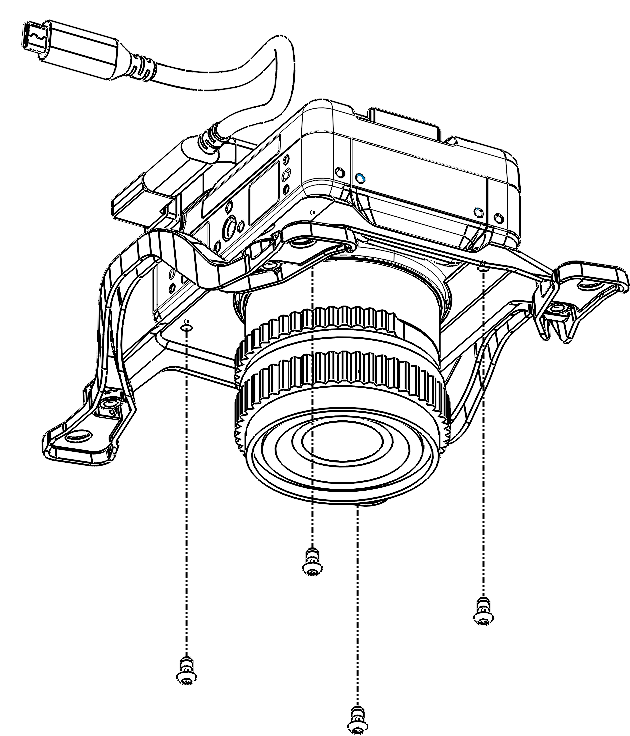

6

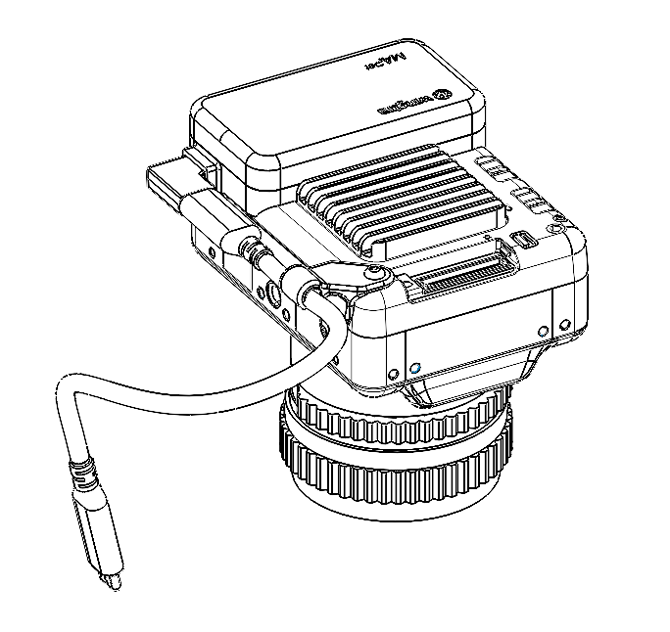

• Agregue el cable y asegúrese de que encastre en el retenedor del cable.

7

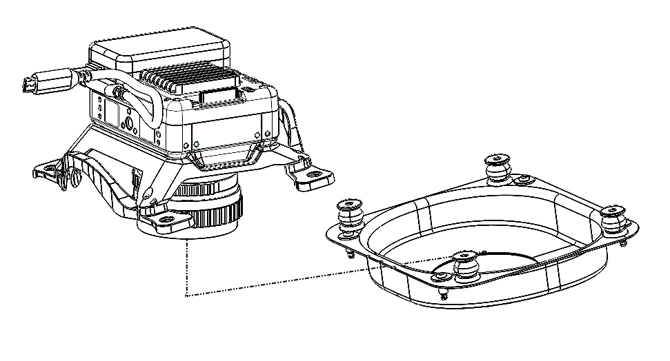

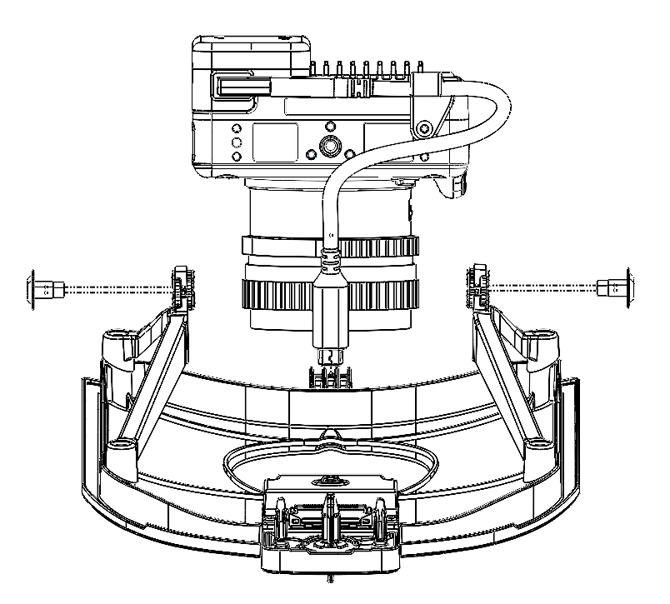

• Lleve la cámara a posición, la flecha de “dirección de vuelo” en la cámara tiene que apuntar hacia el conector de payload de la montura de WingtraRAY.
• Inserte la cámara dentro de la montura de payload y asegúrela con los 4 tornillos de hombro.

8

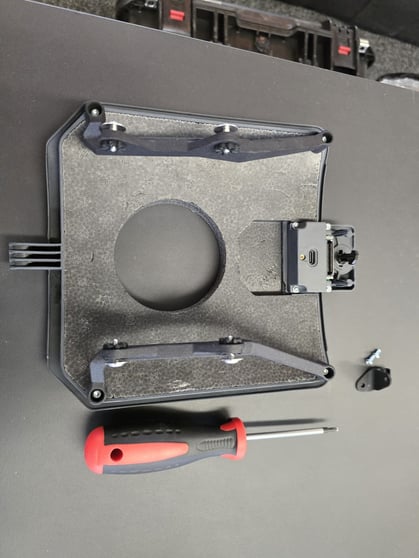

• Habrá terminado con la actualización del payload.
