Cambio de hélices

Lea el siguiente artículo para saber cómo sustituir una hélice.

Tiempo requerido 10 minutos
Dificultad Fácil
Equipamiento WingtraOne, nueva hélice, llave hexagonal



Se recomienda que esta sustitución la realicen los propios clientes. La garantía de Wingtra no se ve afectada por esta sustitución.

Se recomienda quitar las hélices sólo en caso de que estén dañadas o si va a utilizar hélices de gran altitud. No retire las hélices mientras guarda el drone para su transporte.

Seleccione el tipo de hélice

a. Hélice con tornillos

Todas las hélices con tornillos son compatibles con todas los motores WingtraOne GEN I y WingtraOne GEN II.

b. Hélice sin tornillos

Las hélices sin tornillos no son compatibles con los con agujeros.

a. Hélice con tornillos



props with holes

Paso 1. Retirar la hélice

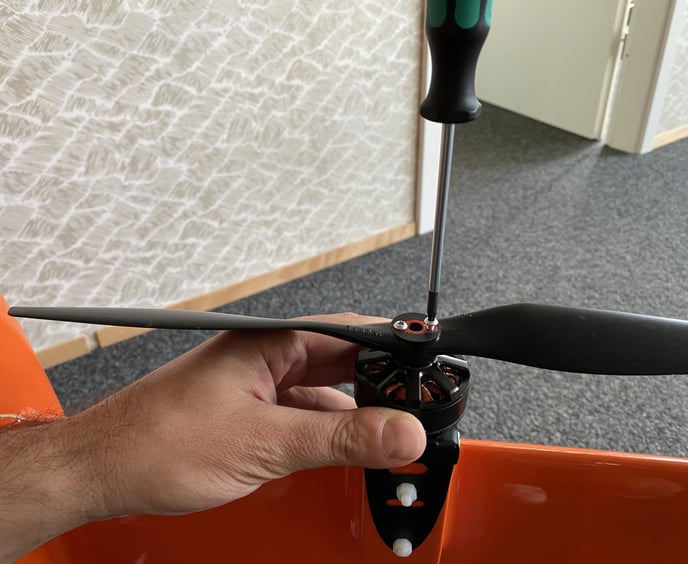

step1a
  • Apague el WingtraOne, inserte el soporte central y colóquelo en el suelo. Alternativamente, coloque el WingtraOne sobre una superficie plana, por ejemplo, una mesa.
  • Desatornille los 2 tornillos de la hélice con el destornillador incluido en la caja del piloto.

    No retire los tornillos, están diseñados para permanecer en la hélice

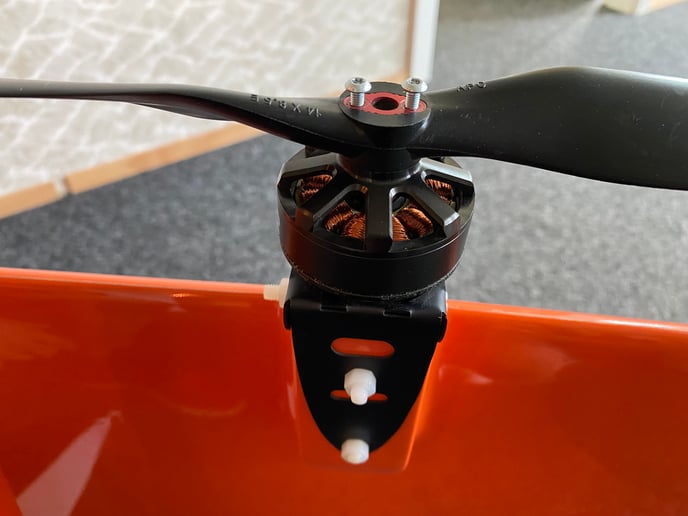

IMG_9222
  • Retire la hélice con los tornillos del motor tirando de ella hacia arriba

Paso 2. Coloque la hélice de repuesto

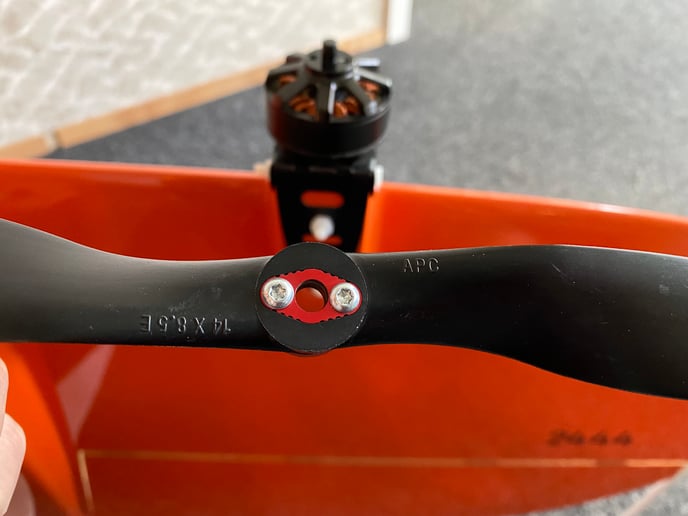

IMG_9224
  • Coloque la nueva hélice. El color de la hélice debe coincidir con el color del punto del ala
  • Asegúrese de que el lado coloreado de la hélice esté mirando hacia arriba

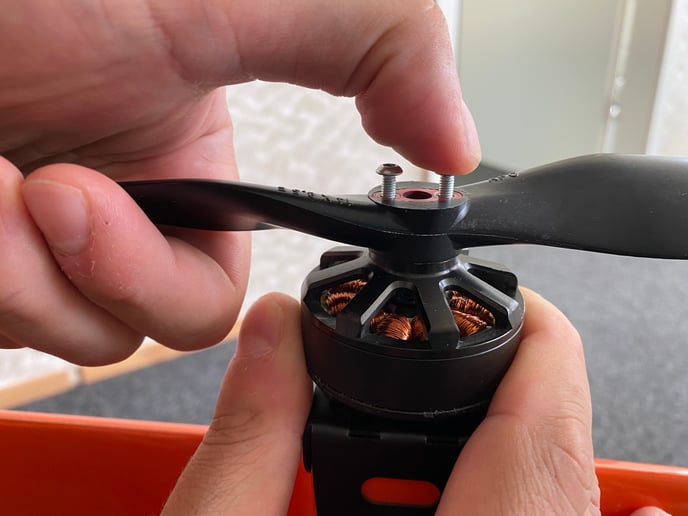

IMG_9226
  • Coloque la hélice de repuesto en el motor y luego gírela hasta que un tornillo encaje en el agujero del motor

IMG_9227

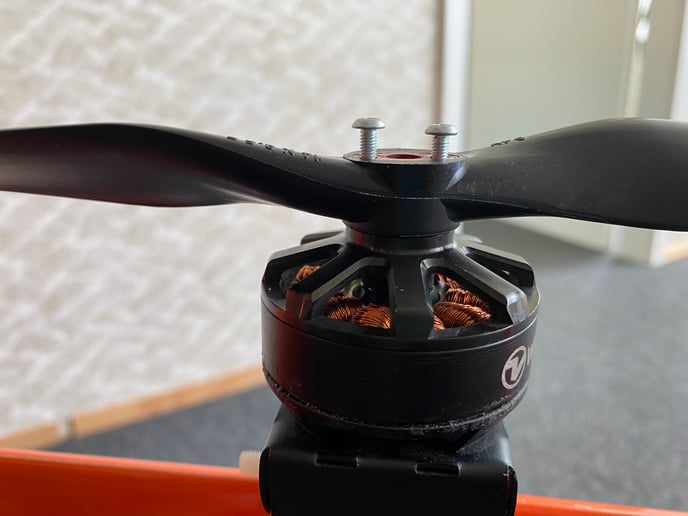

no gaps
  • A continuación, empuje el otro tornillo en el agujero
  • Apriete firmemente ambos tornillos para fijar la hélice en el motor
  • Asegúrese de que no haya espacios entre los tornillos, la hélice y el motor

Si tienes las hélices con tornillos pero los motores no tienen los agujeros para los tornillos, inserta las hélices siguiendo las instrucciones de abajo.

b. Hélice sin tornillos



props without holes

Paso 1 Retirar la hélice

  • Apague el WingtraOne, inserte el soporte central y colóquelo en el suelo.
    Alternativamente, coloque el WingtraOne sobre una superficie plana, por ejemplo, una mesa.

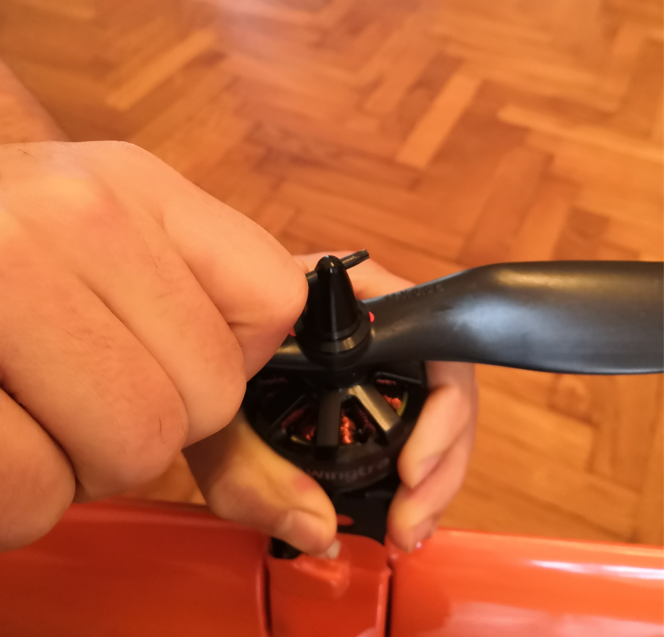

  • Introduzca la llave hexagonal que se incluye en la caja piloto en el agujero de la tuerca de la hélice.
  • Desenrosque la hélice.

💡 El sentido de giro difiere para cada hélice. La hélice verde (lado derecho en dirección de vuelo de crucero) se fija con una tuerca a la izquierda y la hélice roja (lado izquierdo en dirección de vuelo de crucero) se fija con una tuerca a la derecha.

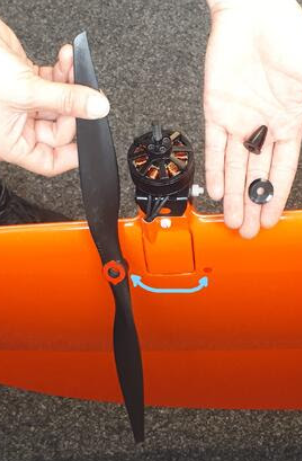

  • Coloque la tuerca de la hélice y la arandela a un lado y retire la hélice del motor levantándola



Paso 2 Colocar la nueva hélice

  • Coloque la nueva hélice. El color de la hélice debe coincidir con el color del punto del ala.
  • Asegúrese de que el lado coloreado de la hélice esté mirando hacia arriba
  • Encima de la hélice coloque la arandela y la tuerca.

  • Coloque las piezas en el siguiente orden:
  1. Tuerca
  2. Arandela
  3. Hélice
  4. Motor





  • Asegúrese que:
    • No haya espacios entre la hélice (3) y el rotor (4)
    • La arandela (2) no debe poder moverse libremente entre la hélice (3) y la tuerca (1)

Paso 3 Apretar la hélice

  • Apriete correctamente utilizando la llave hexagonal, que se incluye en la caja del piloto.
  • La hélice no debe aflojarse cuando se prueba sujetando el motor con una mano y la hélice con la otra.

Paso 4 Comprobar las hélices
  • Compruebe que la hélice y el ala tienen los mismos colores.
  • Compruebe si las hélices están rectas.

  • Si no está seguro, toma las dos fotos y envíalas a Wingtra Support. La cámara debe estar a la misma altura que las hélices al tomar las fotos.



Por favor vea el video a continuación para ver como comprobar que las hélices están bien colocadas y apretadas.
